Загрузочная оснастка из графита для вакуумных и термических печей

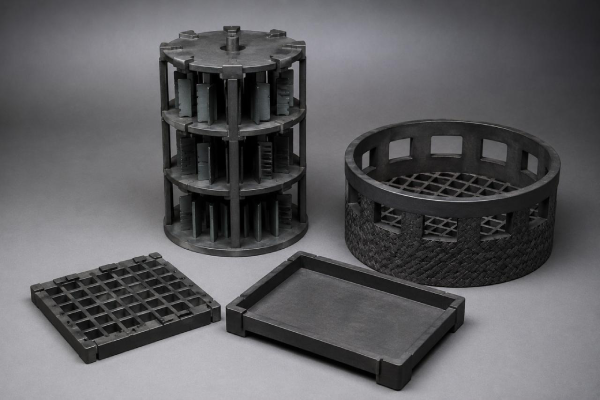

Изготавливаем стойки, корзины, лотки, поддоны, решётки и кассеты для размещения деталей в вакуумных печах. Применяем изостатический графит (ТУ 23.99.14-100-109-2020) и углерод-углеродный композит УУКМ (ТУ 1916-022-54755093-2009). Производим под печи IPSEN, ALD, SCHMETZ, ULVAC, SECO/WARWICK, российские установки ВИП-НК и УВНК, а также под китайское оборудование. Работаем по чертежу заказчика или восстанавливаем оснастку по образцу с действующей печи.

Назначение и функции загрузочной оснастки

Загрузочная оснастка — это набор приспособлений для размещения, фиксации и перемещения деталей внутри рабочей зоны вакуумной печи во время термообработки. Оснастка определяет, как именно деталь окажется в потоке тепла: будет ли она нагреваться равномерно, не упрётся ли в стенку горячей зоны, не деформируется ли под собственным весом. От правильно подобранной оснастки зависит качество термической обработки, повторяемость результата и скорость загрузки/выгрузки печи.

Из чего обычно делают оснастку для печей:

• Жаропрочные металлические сплавы — для температур до 1100–1200 °C
• Керамика — для температур до 1700 °C, но хрупкая, плохо переносит тепловые удары
• Графит и углерод-углеродный композит — для температур до 2500 °C, выдерживают тепловые удары, не деформируются под нагрузкой

Почему графит и УУКМ — выбор для высокотемпературной оснастки

При температурах выше 1300–1400 °C металлическая оснастка теряет прочность. Деталь может «провалиться», лотки прогибаются, корзины коробятся. Керамика выдерживает выше по температуре, но не переносит резкие перепады — растрескивается при загрузке холодной садки в горячую печь.

Графит сохраняет прочность вплоть до 2500 °C, не размягчается, легко обрабатывается под любую геометрию. УУКМ (углерод-углеродный композит) дополнительно выдерживает многократные тепловые удары без разрушения — для оснастки в цеху с быстрыми циклами загрузка/выгрузка это решающий фактор. Оба материала химически инертны: не реагируют с садкой, не загрязняют детали продуктами окисления, не вносят примесей в технологический процесс.

Чем отличается наша оснастка

• Силовые элементы (опоры, стойки, рамы) делаем из изостатического графита — современного материала с изотропной структурой
• Контактные поверхности (решётки, поддоны, держатели) делаем из УУКМ — он выдерживает термоудары и контакт с горячими деталями
• Принимаем заказ по чертежу, по образцу с действующей оснастки или с нуля под технологический процесс
• Сертифицируем готовые изделия по российским ТУ — снимаем вопросы тендерных комиссий и ОТК заказчика

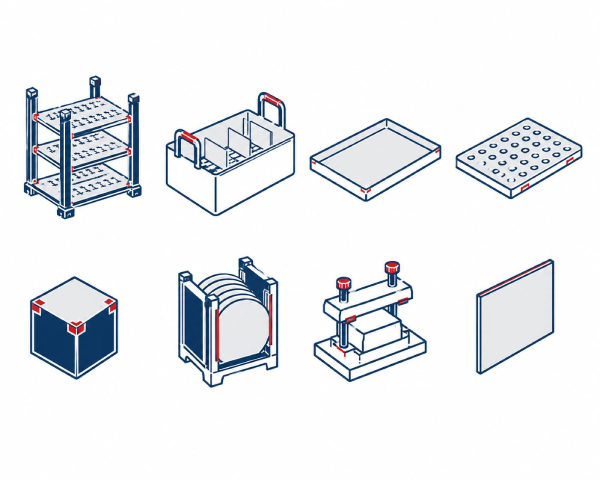

Типы конструкций по форме и назначению

Изготавливаем восемь основных типов оснастки. Конкретное исполнение под печь подбираем по чертежу или ТЗ заказчика.

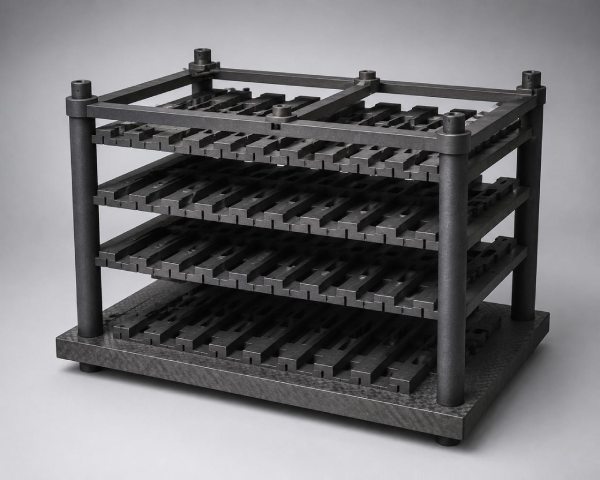

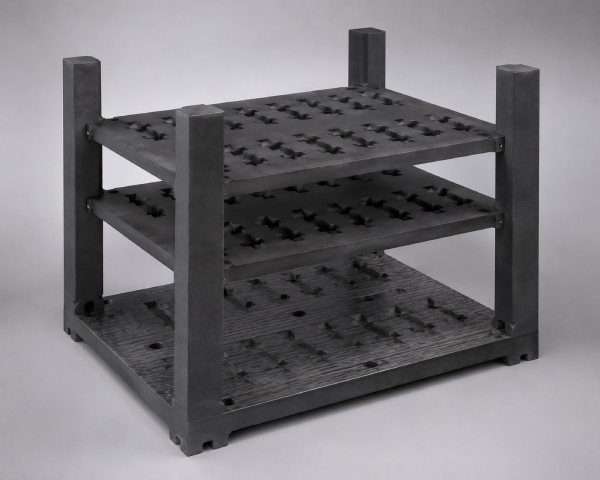

1. Стойки и стапели

Многоярусные конструкции для размещения сложных деталей в вертикальном или наклонном положении. Применяются для термообработки лопаток турбин, корпусных деталей ГТД, длинномерных изделий, профильных заготовок. Стойки могут иметь индивидуальные посадочные места под геометрию каждой детали.

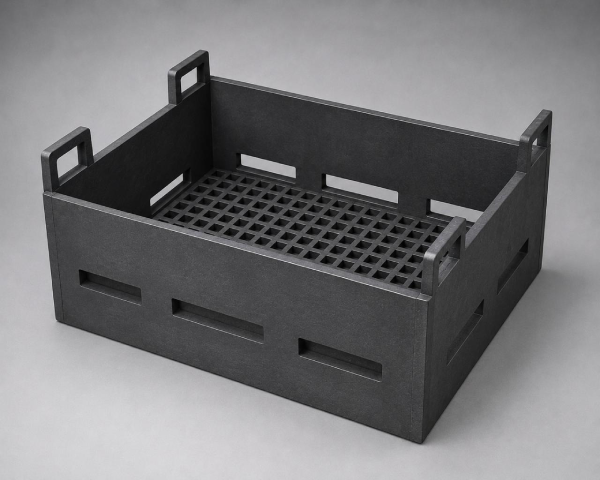

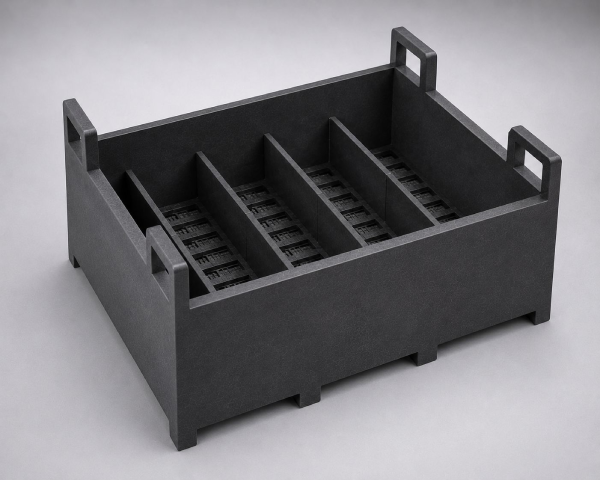

2. Корзины и контейнеры

Глубокие конструкции с боковыми стенками для одновременной загрузки большого числа однотипных деталей. Применяются для вакуумной закалки, отжига, цементации, спекания твёрдосплавных пластин. Корзины делаем с разделителями, перегородками или сплошным дном — под задачу.

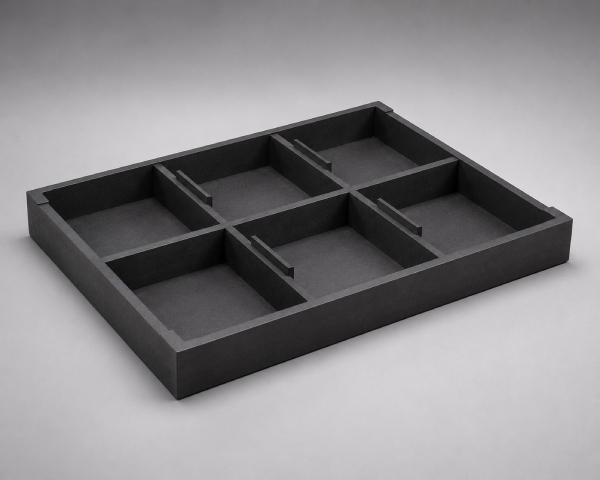

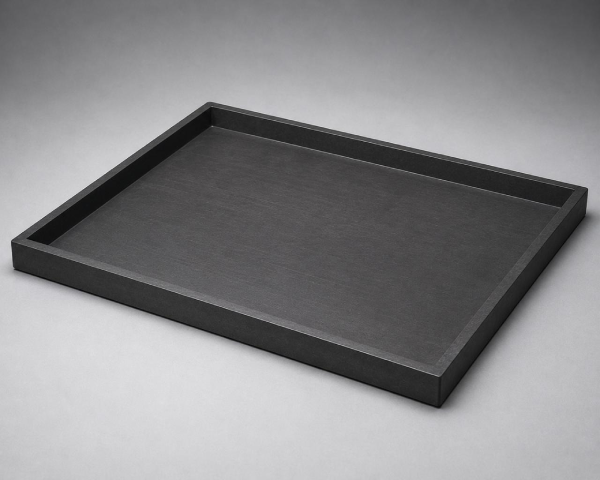

3. Лотки и поддоны

Плоская оснастка с невысокими бортами для размещения деталей одним слоем. Поддоны применяются в установках цементации, лотки — для отжига, пайки, термостатирования. Толщина бортов и дна подбирается по массе садки.

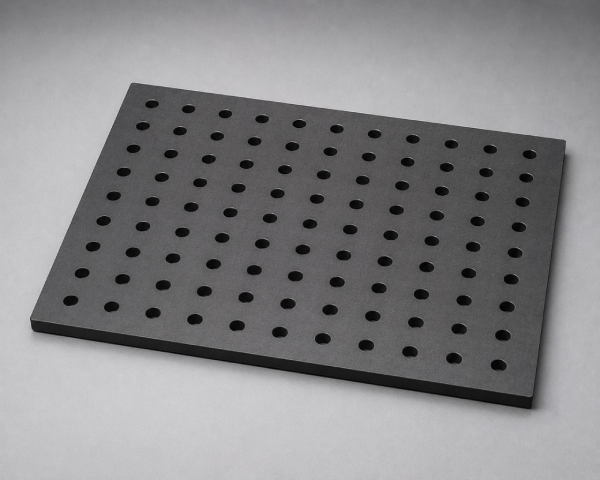

4. Решётки и сетки

Перфорированные пластины для размещения мелких деталей с равномерным доступом газа. Применяются в процессах с активной газовой средой — газофазной цементации, нанесении покрытий, спекании порошков. Размер ячейки и толщина перемычек — под размеры садки.

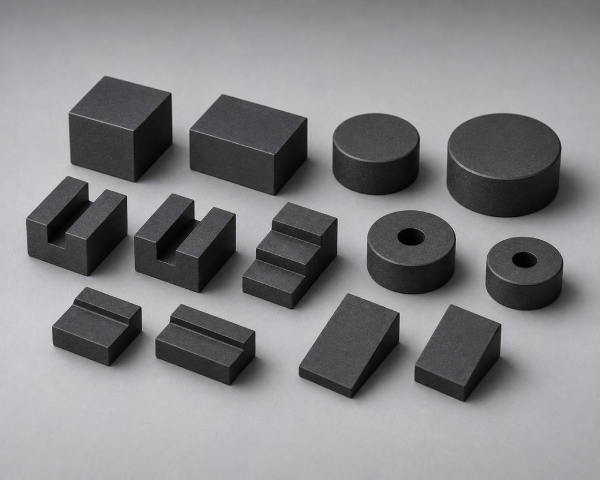

5. Подставки и опоры

Простые элементы для фиксации деталей сверху или снизу — графитовые «башмаки», прокладки, разделители между ярусами садки. Часто заказывают в комплекте к стойкам или корзинам как расходный элемент.

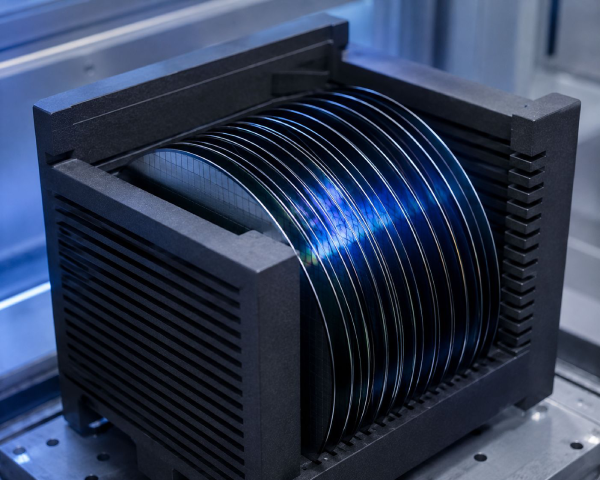

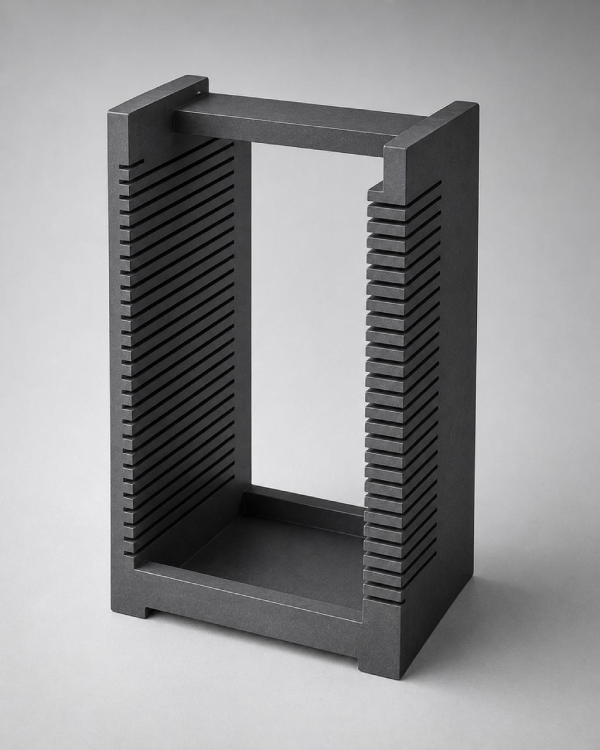

6. Кассеты и держатели для пластин

Специализированная оснастка для производства полупроводников. Держатели для кремниевых, сапфировых, германиевых пластин. Кассеты с прорезями для размещения нескольких пластин с шагом, обеспечивающим равномерный газовый обмен.

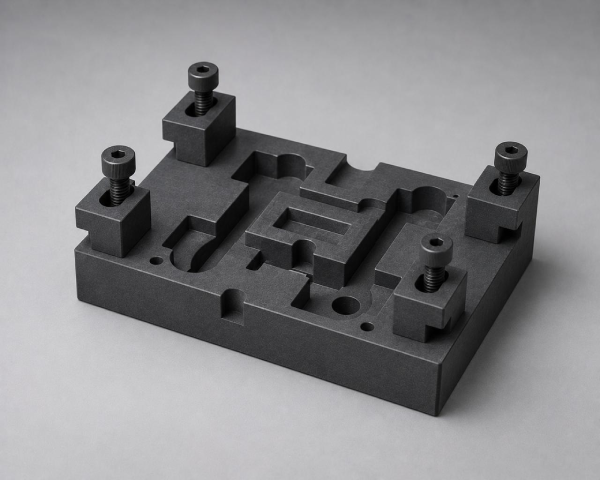

7. Фиксаторы для пайки и сборки

Оснастка для удержания деталей в нужном положении во время высокотемпературной пайки. Обеспечивают зазор под припой, удерживают узлы под небольшим давлением, выдерживают температуру до начала плавления припоя без деформации.

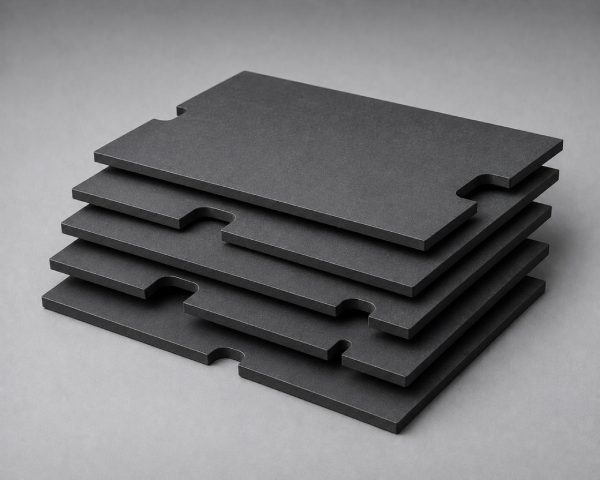

8. Разделители и защитные элементы

Графитовые «листы» между ярусами садки, защитные элементы внутри корзин, перегородки. Защищают одни детали от случайного контакта с другими, обеспечивают зазор для газового обмена.

Отрасли и типовые задачи

Авиа- и космическая отрасль

Термообработка лопаток турбин ГТД из жаропрочных литейных сплавов на никелевой основе, дисков турбин, корпусных деталей. Высокотемпературная пайка узлов. Применяем стойки с индивидуальными посадочными местами под каждый типоразмер лопатки. Дно стойки делаем из УУКМ — выдерживает многократные циклы загрузка/выгрузка без разрушения.

Машиностроение и инструментальное производство

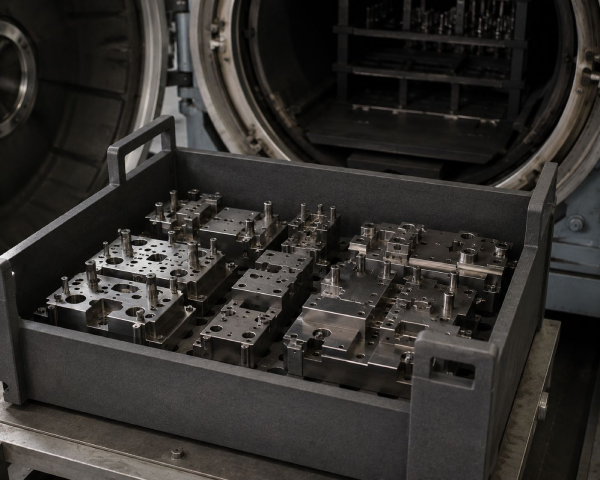

Вакуумная закалка и цементация штампов, пресс-форм, режущего инструмента. Применяем корзины с разделителями, поддоны с боковыми стенками, лотки. Для серийного производства — оснастка с фиксированным расположением, для штучного — универсальные корзины с регулируемыми ячейками.

Металлургия и порошковая металлургия

Спекание изделий из металлических порошков, газостатическое прессование, выплавка спецсплавов. Применяем поддоны, разделители, контейнеры для HIP-обработки. Материал — преимущественно изостатический графит для обеспечения чистоты процесса.

Производство полупроводников и электроники

Размещение кремниевых, сапфировых, германиевых пластин в установках эпитаксии, осаждения тонких плёнок, выращивания монокристаллов. Применяем специализированные кассеты и держатели. Чистота материала — критична: используем изостатический графит с минимальной зольностью.

Производство твёрдых сплавов

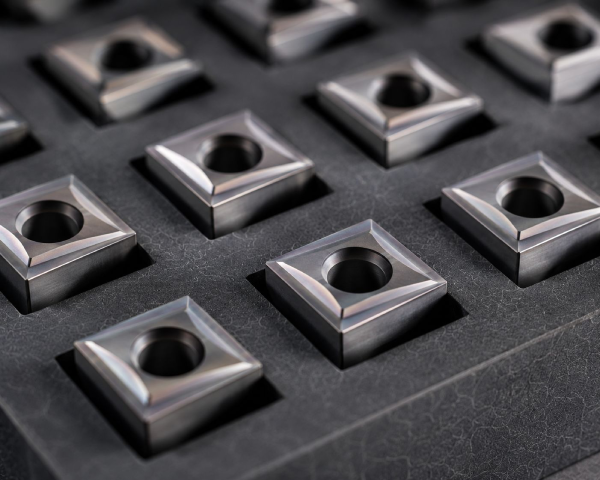

Спекание твёрдосплавных режущих пластин, фрез, свёрл. Применяем плоские поддоны с разделителями, обеспечивающими зазор между изделиями. Поддоны выдерживают температуры спекания до 1500 °C и многократные циклы.

Производство технической керамики и стекла

Подложки, формы, опоры для спекания изделий из оксидной, нитридной, карбидной керамики. Графит инертен к большинству керамических составов, не вступает в реакцию, не загрязняет.

Химическая и нефтехимическая промышленность

Решётки, лотки и держатели для реакторов высокотемпературного синтеза. Графит работает в агрессивных средах, где металлическая оснастка корродировала бы за один цикл.

НИИ и научно-исследовательские лаборатории

Нестандартная оснастка под опытные технологические процессы. Малые партии, нестандартная геометрия, индивидуальные требования. Часто заказывают одиночные изделия для отладки новых процессов.

Два материала для разных частей конструкции

В оснастке часто комбинируем два материала. Силовые элементы — опоры, стойки, рамы — делаем из изостатического графита. Контактные поверхности — решётки, поддоны, дно стоек, держатели — из УУКМ. Такое сочетание даёт лучшее соотношение «прочность — ресурс — цена».

1. Изостатический графит — для силовых элементов

ТУ 23.99.14-100-109-2020

Современный графит, полученный методом изостатического прессования (равномерное давление со всех сторон через жидкую среду). Имеет изотропную структуру — свойства одинаковы во всех направлениях. Мелкое и равномерное зерно 5–25 мкм. Применяем для опор, стоек, рам, держателей — везде, где нужна высокая прочность при изгибе и сжатии.

2. УУКМ — для контактных поверхностей

ТУ 1916-022-54755093-2009

Углерод-углеродный композит из углеродных волокон в углеродной матрице. Главное отличие от графита — выдерживает многократные тепловые удары без разрушения. Идеально подходит для контактных поверхностей оснастки: дно стоек, решётки, поддоны, площадки. Эти поверхности постоянно контактируют с горячими деталями при загрузке/выгрузке и быстрее всего разрушаются у обычного графита.

Если нужна оснастка только для статической нагрузки без термоударов (например, разовая подставка для опытного образца) — можно сделать всю конструкцию из изостатического графита. Если оснастка работает в цикле «холодная садка → горячая печь → холодная разгрузка» — комбинируем графит и УУКМ. Выбор делает наш инженер при расчёте под ваш процесс.

Чем изостатический графит лучше матричных аналогов

Долгое время в производстве графитовой оснастки преобладал МПГ-7 — графит одноосного прессования. У этого материала есть «слабые» направления: при прессовании в металлической матрице структура вытягивается слоями, и поперёк этих слоёв прочность ниже. Для оснастки сложной формы это критично — нагрузки могут прийтись на слабую ось.

Изостатический графит лишён этого недостатка. Заготовка прессуется равномерным давлением со всех сторон, структура получается изотропной. У оснастки из изостатического графита нет слабых направлений, она выдерживает нагрузки в любой плоскости одинаково хорошо.

Главные отличия для оснастки

На практике это означает: стойка для лопаток из изостатического графита служит в 2–3 раза дольше аналогичной из МПГ-7. Дно поддона из изостатического не «крошится» при контакте с горячей садкой. Длинные стойки не «выкручиваются» от тепловых деформаций.

Когда выбирать графит, а когда другие материалы

Графитовая оснастка — не «единственно правильный» выбор. На рынке есть металлическая (жаропрочные стали, инконель) и керамическая (карбид кремния, кварц, корунд). Честно сравним по параметрам.

Когда металл выигрывает у графита

• Если оснастка работает в окислительной среде (на воздухе) — графит окислится, металл выдержит
• Если температура не выше 1100–1200 °C и нужна высокая теплопроводность — металл может быть оптимален
• Если оснастка испытывает высокие ударные нагрузки — металл пластичен, графит хрупок

Когда керамика выигрывает у графита

• Если процесс идёт в окислительной атмосфере выше 1300 °C — карбид кремния выдержит, графит выгорит
• Если нужна электрическая изоляция между деталями и оснасткой — керамика не проводит ток, графит проводит

Для всех остальных случаев — термообработки в вакууме и инертной среде до 2500 °C — графит и УУКМ остаются базовым выбором. Этим объясняется, почему 9 из 10 промышленных вакуумных печей мира работают с графитовой оснасткой.

Парк печей и установок

Изготавливаем оснастку для широкого парка вакуумных и термических печей. Геометрия адаптируется под габариты рабочей зоны конкретной модели.

Импортные печи

• IPSEN — вертикальные и горизонтальные вакуумные печи, в том числе газозакалочные
• ALD Vacuum Technologies — установки для авиационной и космической отраслей
• SCHMETZ — печи для термообработки сталей и спецсплавов
• ULVAC — установки для полупроводниковой промышленности
• SECO/WARWICK — модульные вакуумные печи серийного производства
• PVA TePla — печи для производства полупроводников
• Electrotherm — индукционные и вакуумные печи для металлургии
• CARBOLITE GERO — лабораторные и опытно-промышленные установки
• TAV Vacuum Furnaces — итальянские вакуумные печи широкой номенклатуры

Российские установки

• Вакуумные плавильно-заливочные установки ВИП-НК (УВНК) — изготавливаем стойки для лопаток, поддоны, корзины
• Печи термообработки серий российских производителей
• Установки выращивания монокристаллов

Китайские термические установки

• Адаптация геометрии под китайские стандарты
• Замена штатной оснастки при выходе из строя
• Изготовление оснастки под нестандартные процессы

Серийные и типовые позиции

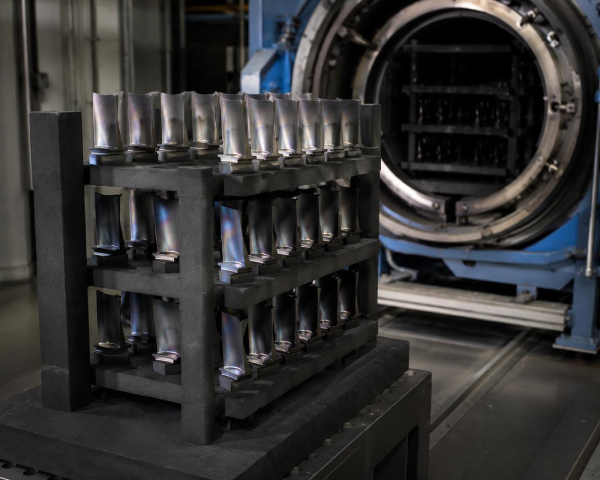

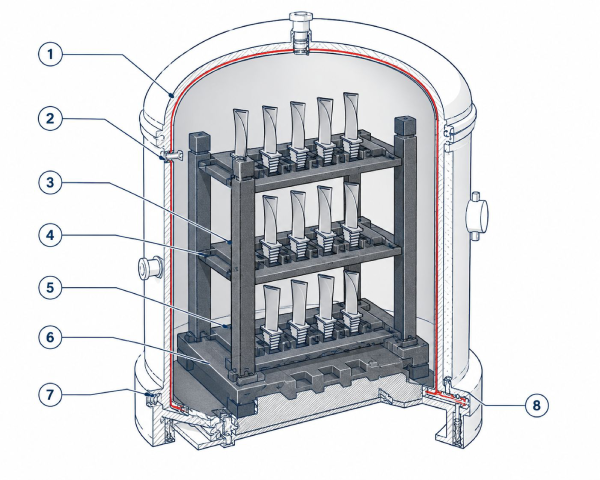

Карточка 1. Стойка для термообработки лопаток турбин

• Конструкция: прямоугольный многоярусный стапель с посадочными местами под каждую лопатку
• Опоры и рама: изостатический графит, ТУ 23.99.14-100-109-2020
• Поддон с посадочными местами: УУКМ, ТУ 1916-022-54755093-2009
• Размер УУКМ-поддона: до 1170 × 970 × 20 мм
• Температура работы: до 2500 °C
• Применение: термообработка лопаток турбин ГТД из жаропрочных литейных сплавов на никелевой основе в вакуумных печах (включая ВИП-НК)

Карточка 2. Поддон для вакуумной цементации

• Конструкция: плоский поддон с боковыми бортами и разделителями
• Материал основания: изостатический графит
• Материал разделителей: УУКМ или изостатический графит
• Применение: вакуумная цементация деталей трансмиссии, шестерён, валов

Карточка 3. Корзина для вакуумной закалки

• Конструкция: глубокая корзина с бортами и решётчатым дном
• Материал силовой рамы: изостатический графит
• Материал решётчатого дна: УУКМ
• Применение: вакуумная закалка штампов, пресс-форм, режущего инструмента

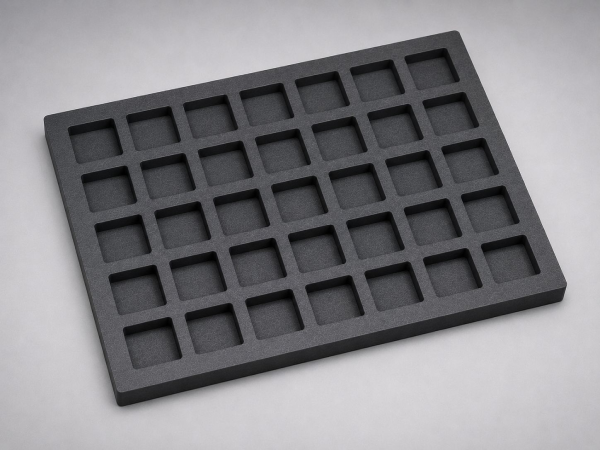

Карточка 4. Лоток для спекания твёрдых сплавов

• Конструкция: плоский лоток с небольшими бортами и сеткой посадочных мест
• Материал: изостатический графит
• Применение: спекание твёрдосплавных пластин, фрез, свёрл

Карточка 5. Изготовление по чертежу или образцу

Если нужная вам оснастка не входит в серийный каталог — изготовим по чертежу заказчика, эскизу или образцу с действующей печи. Сроки и стоимость рассчитываем по чертежу за 1–2 рабочих дня.

Что нужно прислать для расчёта

Чем точнее исходные данные, тем быстрее и точнее расчёт. Лучше всего работать по одному из трёх сценариев.

Сценарий 1. Готовый чертёж оснастки

Самый простой случай — у вас есть полная чертёжная документация. По чертежу делаем расчёт за 1–2 рабочих дня. Подберём оптимальную пару материалов — изостатический графит для силовых элементов, УУКМ для контактных поверхностей.

Сценарий 2. Образец действующей оснастки

Если есть старая оснастка с действующей печи — присылайте в наш цех в Екатеринбурге или пришлите фотографии с измерительной линейкой. По образцу восстановим чертёж. Заодно посоветуем, какие узлы стоит перевести с устаревшего материала на более современный.

Сценарий 3. Описание задачи без чертежа

Если чертежа нет, опишите задачу: марка и модель печи, габариты деталей, температура процесса, требуемая производительность за цикл. На этой основе спроектируем оснастку с нуля.

Опросный лист

Структурированная форма с базовыми вопросами для расчёта. Заполнение — 10–15 минут.

→ Скачать опросный лист (DOXC, 12,2 КБ)

Ответы на технические и коммерческие вопросы

Что такое загрузочная оснастка для вакуумной печи?

Загрузочная оснастка — это набор приспособлений для размещения, фиксации и перемещения деталей внутри рабочей зоны вакуумной печи во время термообработки. Сюда входят стойки, корзины, лотки, поддоны, решётки, кассеты, фиксаторы и разделители. Оснастка определяет качество термообработки и повторяемость результата.

Из чего делают оснастку для вакуумных печей?

Три основных материала: жаропрочные металлические сплавы (до 1100–1200 °C), керамика (до 1700 °C) и графит с УУКМ (до 2500 °C). Для большинства задач высокотемпературной обработки в вакууме применяют графит и углерод-углеродный композит — они выдерживают высокие температуры, тепловые удары и не вступают в реакцию с садкой.

Чем УУКМ лучше графита для оснастки?

УУКМ выдерживает многократные тепловые удары без разрушения. Графит при резком перепаде температур может треснуть, УУКМ — нет. Поэтому контактные поверхности оснастки (дно стоек, решётки, поддоны), которые соприкасаются с горячими деталями при загрузке и выгрузке, мы делаем именно из УУКМ. Силовые элементы (опоры, стойки, рамы) — из изостатического графита, у него выше прочность.

Сколько служит графитовая оснастка?

Зависит от режима эксплуатации, среды, частоты циклов нагрев/охлаждение. Изостатический графит даёт ресурс в 2–3 раза выше, чем МПГ-7 в одинаковых условиях. УУКМ-элементы выдерживают сотни циклов без признаков износа.

Можно ли заказать оснастку под нестандартную деталь?

Да. Это основной режим нашей работы — изготовление под чертёж заказчика или под индивидуальный технологический процесс. Принимаем заказы любой сложности: от стойки под одну конкретную лопатку до многоярусного стапеля под партию из 50 разных деталей.

До какой температуры работает графитовая оснастка?

В вакууме или инертной среде — до 2500 °C. Это предельная температура для штатной эксплуатации. На отдельных задачах кратковременно допускается до 2800 °C, но это требует согласования с нашими технологами.

Что делать, если оснастку нужно срочно заменить?

Сообщите марку и модель печи + размеры действующей оснастки (даже приблизительные). По типовым позициям из нашего каталога есть складские заделы или возможность экспресс-изготовления. Под индивидуальный заказ — сроки обсуждаем.

Можно ли заказать оснастку для печи IPSEN?

Да. Изготавливаем оснастку для всех серий печей IPSEN — корзины, поддоны, лотки, стойки. Геометрия подбирается под конкретную модель печи. При необходимости — выезд инженера для замеров.

Какие материалы подходят для оснастки в процессах с активной газовой средой?

Для процессов с активными газами (газовая цементация, газовая закалка) предпочтительнее перфорированная оснастка — решётки, сетчатые поддоны. Материал — изостатический графит, он химически инертен к большинству технологических газов. Если процесс идёт с водородом, азотом, аргоном — графит работает штатно. С кислородсодержащими средами графит несовместим.

Что входит в стандартную поставку?

Готовое изделие в сборе, паспорт качества с протоколом контроля, сертификат соответствия по ТУ. По запросу — дополнительная упаковка для дальних перевозок, инструкция по монтажу, рекомендации по эксплуатации.
