Изготавливаются из нескольких комбинаций материалов с широким диапазоном размеров и геометрии. Спирально-навитые прокладки обладают исключительно высокой надежностью при работе в условиях высокого давления, включая несущие и ненагруженные конструкции. Прочная конструкция СНП обеспечивает стабильность и герметичность даже в тяжелых условиях. Имеет отличное распределение нагрузки, хорошую эластичность (около 10% от толщины) и обеспечивает надежное уплотнение даже при частых циклах изменения давления.
|
Параметр
|
Наполнитель
|
|
Графит
|
PTFE
|
Асбест
|
Слюда
|
|
Рабочее давление, бар
|
400
|
200
|
50
|
50
|
|
Температура, °С
|
650
|
260
|
400
|
950
|
|
рН
|
0-14
|
0-14
|
1-12
|
0-14
|
Для достижения оптимального уплотняющего эффекта, при использовании СНП для фланцев с пазом, отношение ширины паза (bd) к ширине прокладки (bn) должно соответствовать формуле:
bd / bn ≈ 0,86, при bd < 6,5 мм = 0,85
Если фланец не имеет выступа или паза то прокладка должна иметь ограничитель сжатия. Необходим очень точный расчет узла уплотнения. Не допускается дальнейшее сжатие прокладки после контакта фланцев в ненагруженной конструкции.
Варианты исполнения:
|

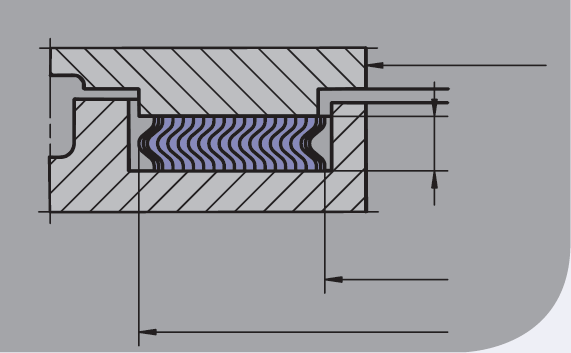

А — без ограничительных колец
|
|

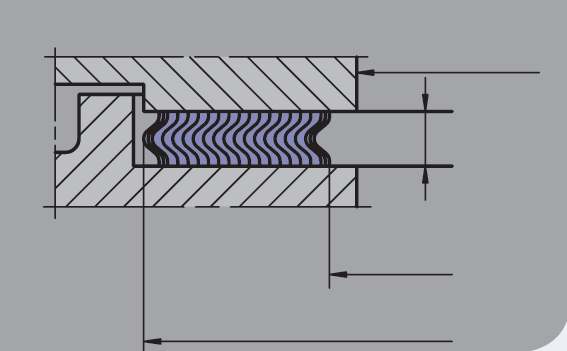

Б — без ограничительных колец
|
|

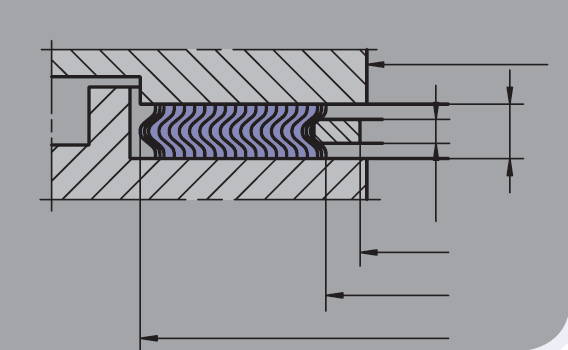

В — с внутренним ограничительным кольцом
|
|
Г — с наружным ограничительным кольцом
|
|

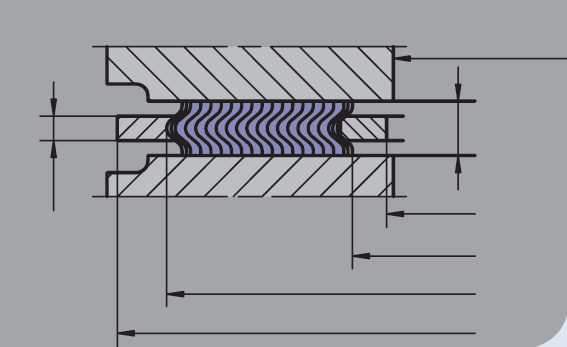

Д — с наружным и внутренним ограничительными кольцами
|
