Hot-Zone для вакуумных печей
Изготовление и замена горячих зон для вакуумных печей
Изготавливаем Hot-Zone для вакуумных печей по чертежам, образцам или существующим деталям. Выполняем проектирование, обратный инжиниринг, изготовление отдельных компонентов и сборку комплектов.
Работаем с вакуумными печами IPSEN, ALD, ULVAC, Schmetz, SECO/WARWICK, а также с оборудованием российских производителей и нестандартными проектами.
Основной способ начала работы — предоставление чертежей, фотографий или информации о модели печи.
Что такое Hot-Zone

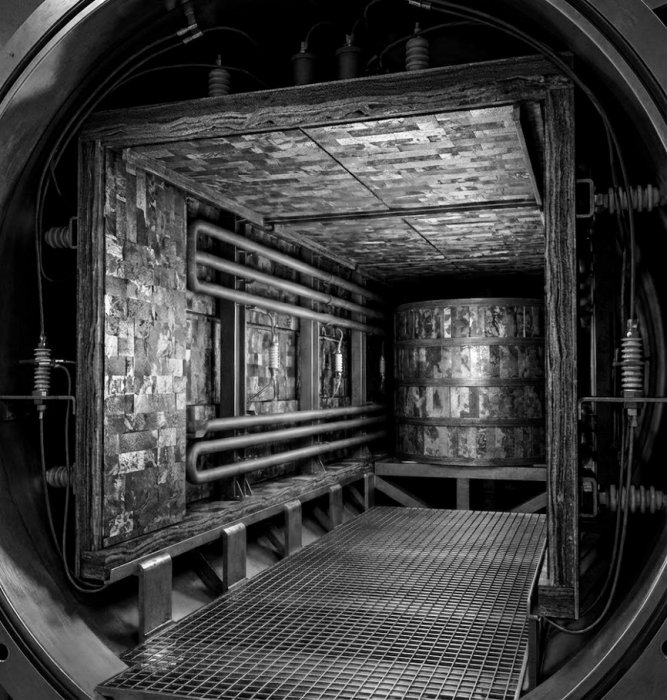

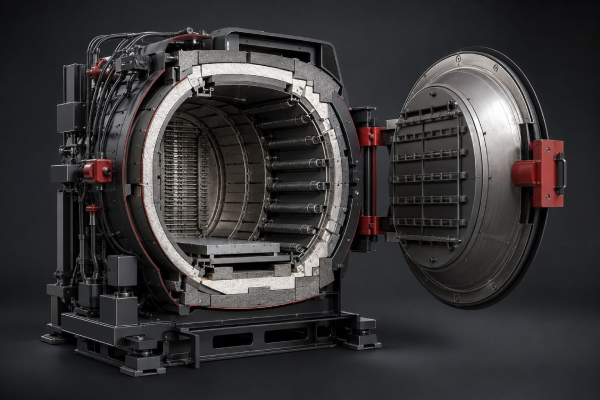

Hot-Zone — внутренний высокотемпературный модуль вакуумной печи, в котором происходит нагрев загрузки.

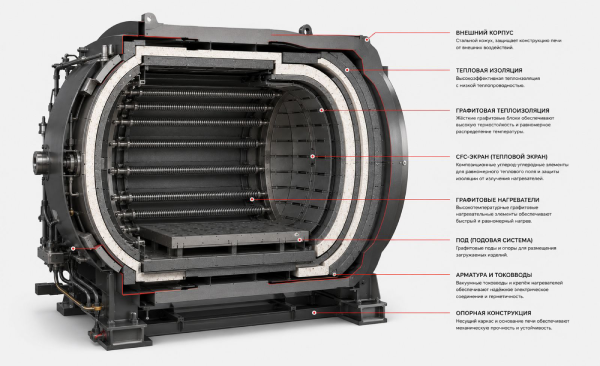

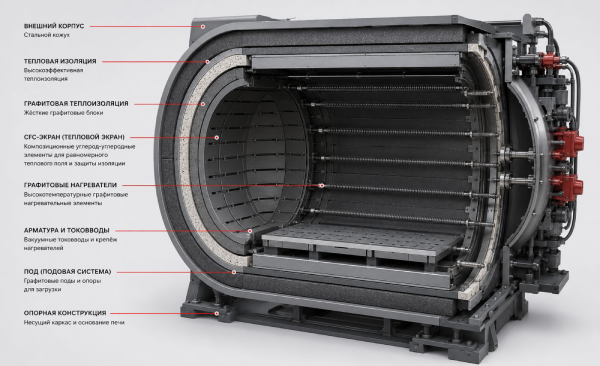

Конструкция горячей зоны определяет рабочую температуру печи, равномерность температурного поля, тепловые потери, ресурс нагревателей, срок службы теплоизоляции и стоимость обслуживания оборудования.

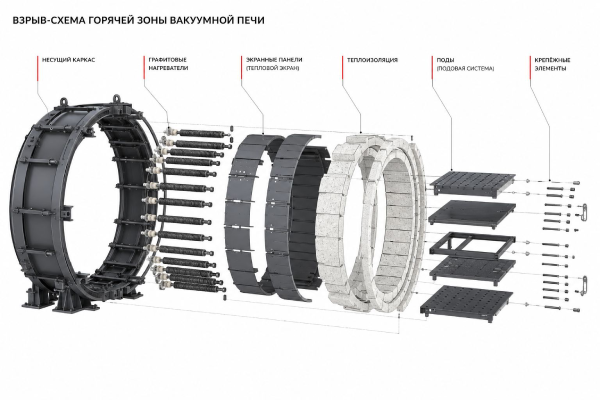

Какие элементы изготавливаются
| Элемент | Назначение |
| Графитовые нагреватели | Формирование рабочей температуры |
| Экранная система | Снижение теплопотерь |
| Теплоизоляция | Защита корпуса печи |
| Поды и загрузочная оснастка | Размещение технологической загрузки |
| Несущий каркас | Крепление элементов Hot-Zone |
| Крепёж из графита или CFC | Сборка конструкции |
Для каких печей выполняется изготовление
Закалочные, печи вакуумной пайки, печи спекания, лабораторные и специальные высокотемпературные установки.
| Тип оборудования | Поддержка |
| IPSEN | Да |
| ALD | Да |
| ULVAC | Да |
| Schmetz | Да |
| SECO/WARWICK | Да |
| Российские производители | Да |
| Нестандартные проекты | По чертежам |
Возможности производства
- Проектирование новых конструкций
- Обратный инжиниринг существующих Hot-Zone
- Механообработка CFC
- Изготовление графитовых нагревателей
- Изготовление экранных панелей
- Изготовление крепёжных элементов
- Сборка комплектов горячей зоны
Когда требуется замена Hot-Zone
- Разрушение нагревательных элементов
- Деформация экранов
- Рост энергопотребления
- Повреждение теплоизоляции
- Изменение геометрии каркаса
- Отсутствие возможности приобрести OEM-компоненты
Графит и CFC
| Параметр | Графит | CFC |
| Стойкость к термоциклированию | Стандартная | Повышенная |
| Характер разрушения | Хрупкий | Более вязкий |
| Масса конструкции | Выше | Ниже |
| Модульный ремонт | Ограниченный | Предусмотрен |
Какие данные нужны для расчёта
| Исходные данные | Комментарий |
| Модель печи | Желательно |
| Размер рабочей зоны | Обязательно |
| Фотографии существующей Hot-Zone | Желательно |
| Чертежи | Обязательно |
| Перечень повреждений | Для оценки ремонта |
Часто задаваемые вопросы
Можно изготовить Hot-Zone без оригинальных чертежей?
Да. Выполняется обратный инжиниринг по существующим деталям или фотографиям.
Можно заказать отдельный элемент?
Да. Изготавливаются нагреватели, экранные панели, поды, элементы каркаса и крепёж.
Можно заменить только повреждённые детали?
Во многих случаях возможен частичный ремонт без полной замены комплекта.
Отправьте чертёж печи
Для начала работы достаточно направить чертёж, фотографии или информацию о модели оборудования. После анализа конструкции подготавливается расчёт стоимости изготовления или замены Hot-Zone. Переход на почту или форму для загрузки файлов.
