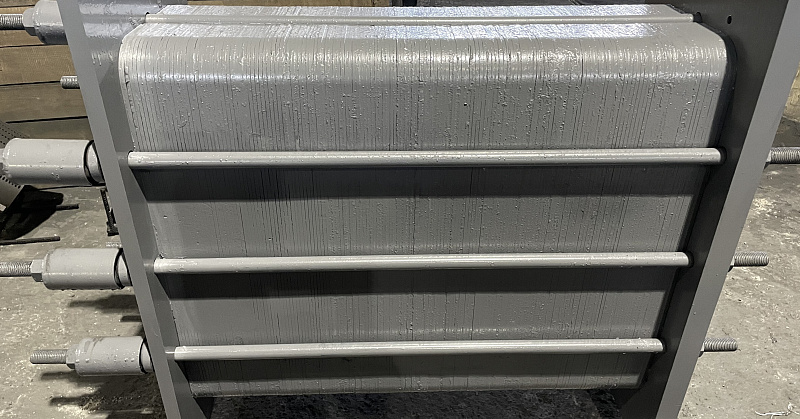

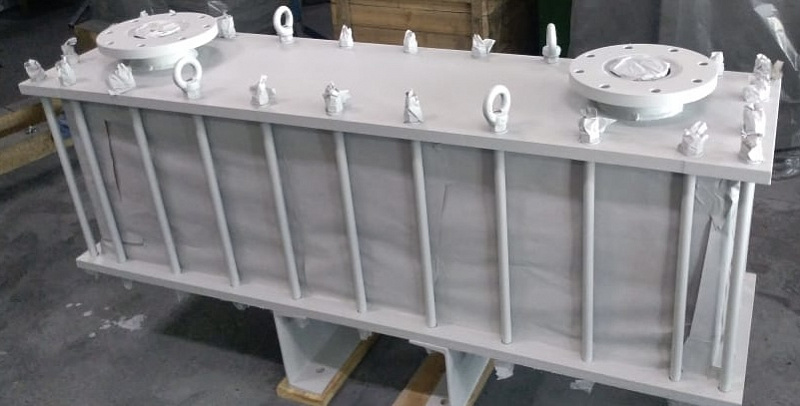

Теплообменник пластинчатый наборный ГРАФИТОН

Пластинчатые разборные графитовые теплообменники — это выдающиеся устройства, которые нашли широкое применение в различных индустриях. Пластинчатые разборные графитовые теплообменники нашли широкое применение в различных отраслях и процессах, где необходима эффективная передача тепла. Их основные области применения включают:

•   Химическая промышленность: для охлаждения или нагрева агрессивных жидкостей и газов, используемых в процессах химического производства.

•   Нефтегазовая промышленность: для кондиционирования нефти и газа на различных этапах добычи и переработки.

•   Энергетика: в качестве части систем охлаждения и отопления в энергетических установках.

•   Производство пищевых и фармацевтических продуктов: для термической обработки продуктов и охлаждения производственных сред.

Характеристики:

Пластинчатые разборные графитовые теплообменники обладают следующими характеристиками:

•   Пластинчатая конструкция: Теплообменник состоит из множества графитовых пластин, разделенных прокладками, что создает множество путей для передачи тепла.

•   Модульность и разборная конструкция: Теплообменники легко разбираются на отдельные компоненты, что облегчает обслуживание и замену пластин в случае необходимости.

•   Высокая теплопроводность: Графитовый материал обладает выдающейся теплопроводностью, что обеспечивает эффективный теплообмен.

•   Устойчивость к коррозии: Графит устойчив к агрессивным средам, что позволяет использовать эти теплообменники в химической и нефтегазовой промышленности.

Преимущества разборных пластинчатых теплообменников в сравнении с неразборными:

Использование разборных пластинчатых графитовых теплообменников имеет несколько преимуществ:

•   Обслуживание и ремонт: В случае необходимости замены или очистки пластин, разборная конструкция облегчает доступ к компонентам, что снижает время простоя и обслуживание оборудования.

•   Модульность: Модульная конструкция позволяет настраивать теплообменник в соответствии с требованиями процесса, добавляя или удаляя пластины.

•   Увеличенный срок службы: Разборные теплообменники часто имеют долгий срок службы благодаря возможности замены изношенных пластин.

•   Эффективность: Множество пластин внутри теплообменника обеспечивает высокую эффективность передачи тепла, что может привести к снижению энергопотребления.

Физико-механические характеристики пластинчатых разборных графитовых теплообменников могут варьироваться в зависимости от конкретной модели и производителя. Однако вот общие примерные характеристики:

•   Теплопроводность графита: 150-200 Вт/(м·К) — это высокий коэффициент теплопроводности, что делает графит отличным материалом для передачи тепла.

•   Прочность на разрыв: 30-70 МПа - прочность материала графита может варьироваться в зависимости от типа и обработки.

•   Температурная стойкость: Графит обладает отличной термической стойкостью и может выдерживать температуры до 3 000°C в инертной атмосфере.

•    Устойчивость к коррозии: Графит устойчив к агрессивным химическим средам, что делает его подходящим для применения в условиях, где могут встречаться коррозионные воздействия.

•    Плотность графита: 1.5-2.2 г/см³ - плотность также может варьироваться в зависимости от типа графита.

•    Модуль упругости: 10-30 ГПа — это показатель жесткости материала.

•    Коэффициент линейного теплового расширения: примерно 5-10 х 10^-6/°C — это означает, что графит расширяется при нагреве.

В итоге пластинчатые разборные графитовые теплообменники представляют собой выдающееся теплообменное решение, способное улучшить эффективность и надежность множества технических процессов в различных отраслях промышленности.

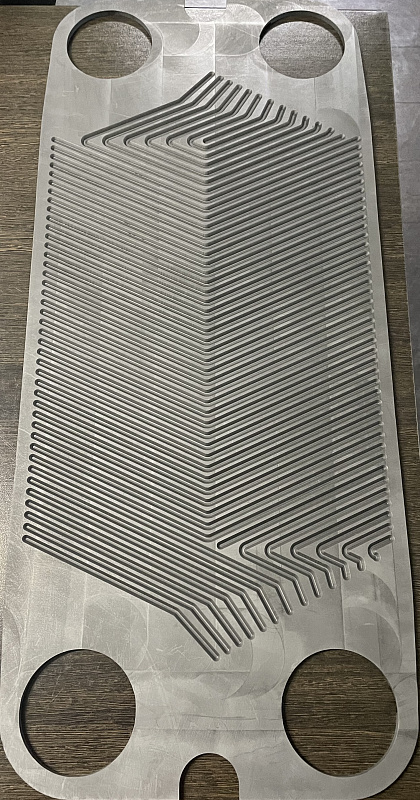

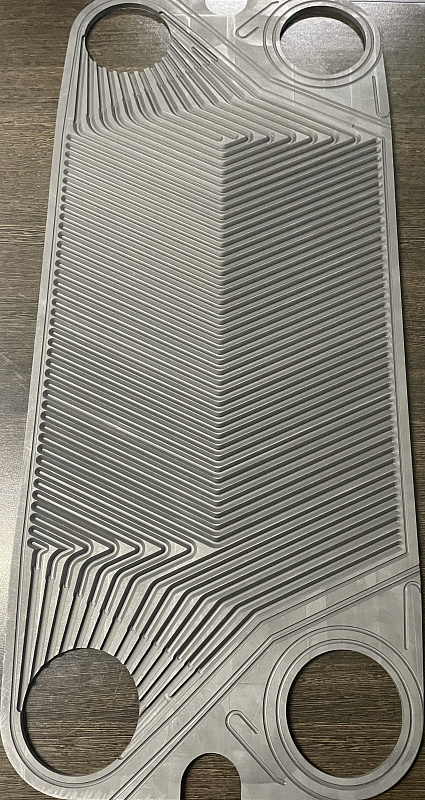

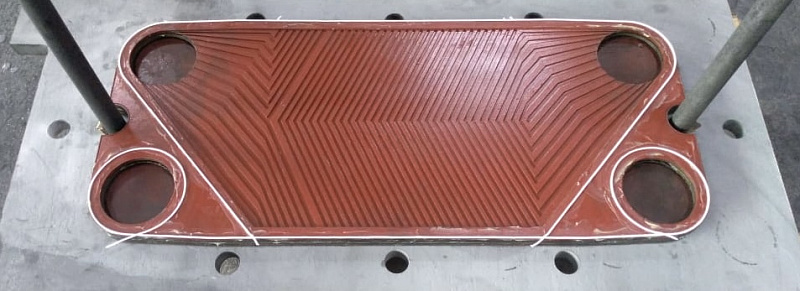

   Аппарат имеет полностью графитовое тело как по инертной среде, так и по агрессивной среде. Пластины склеены в специальный пакет и представляет собой полки, которые расположены одна над другой. Данные пластины (полки) могут быть выполнены с различной высотой и шириной. Горячие и холодные слои двигаясь в противотоке по этим полкам перемежаются друг с другом. Каждая среда движется по своей пластине (полке) зигзагообразно. Данная конструкция теплообменника обеспечивает эффективную компоновку поверхности, оптимальной конструкционной жесткости и, соответственно, малые габариты самого аппарата.

Пластинчатые теплообменники обладают рядом преимуществ над другими видами теплообменников. Одно из главных преимуществ - компактность. Пластинчатые теплообменники занимают площадь в 5 - 10 раз меньше, чем блочные и кожухотрубные аппараты.

Ключевые особенности:

-Высокая теплопередача при малых габаритах;

-Термическая эффективность сохраняется при низких скоростях потока;

- Практически не требуют обслуживания, и имеет длительный срок службы, при соблюдении правил эксплуатации;

- Высокие значения турбулентности и низкая склонность к загрязнению внутренних стенок.
