Звоните и заказывайте Графит смазочный ГС-4 ГОСТ 8295-73 или оставляйте заявку на консультацию

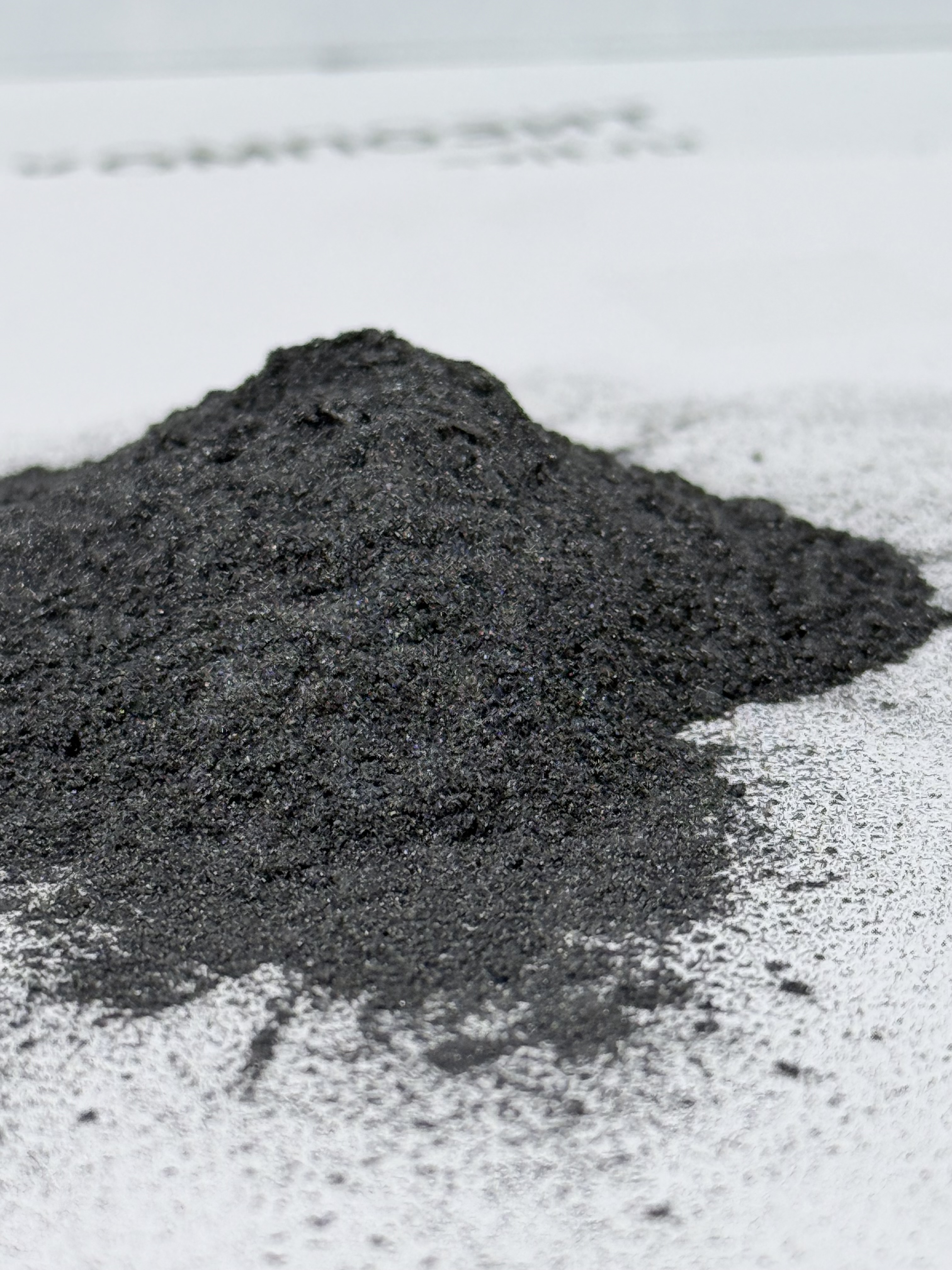

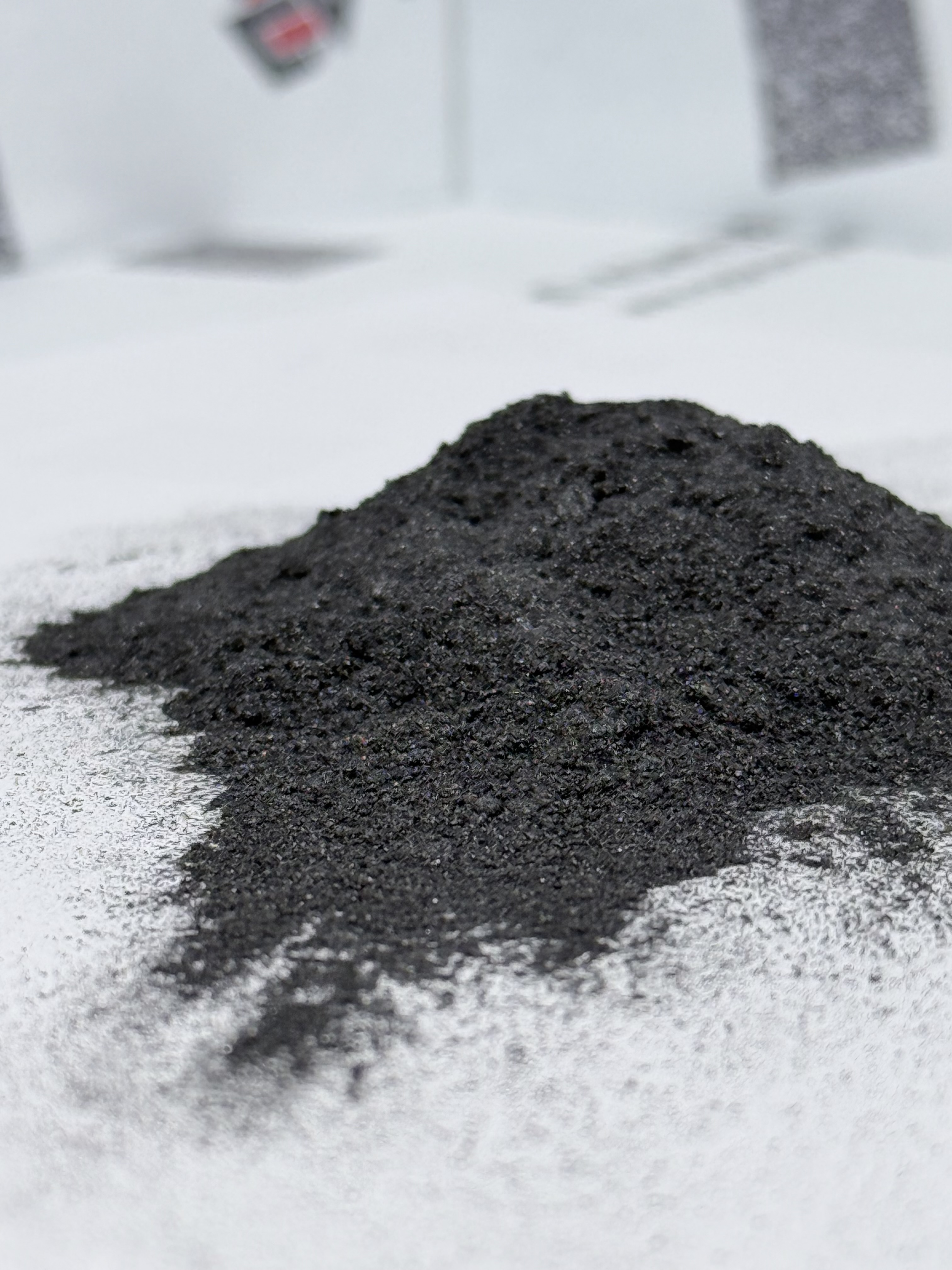

Графит марок ГС-1, ГС-2, ГС-3, ГС-4 и П - кристаллический графит, полученный при раздельном или совместном обогащении природных руд, графитсодержащих отходов металлургических производств и производства карбида кремния, предназначенный для изготовления графитовых препаратов и паст, применяемых в качестве смазок, электропроводящих покрытий, а также при изготовлении электропроводящей резины, изделий специального назначения и в порошковой металлургии.
Графит по физико-химическим показателям должен соответствовать нормам, указанным в таблице.
Наименование показателя |
Норма для марки |
Методы испытаний |
||||
|
ГС-1 |
ГС-2 |
ГС-3 |
ГС-4 |
П |
|
Зольность, %, не более |
0,5 |
1,0 |
2,0 |
5 |
7,0 |
По ГОСТ 17818.4 |
Выход летучих веществ, %, не более |
0,5 |
Не нормируется |
1,0 |
По ГОСТ 17818.3 |
||
Массовая доля влаги, %, не более |
0,5 |
0,5 |
0,5 |
1,0 |
1,0 |
По ГОСТ 17818.1 |
Массовая доля серы (), %,
не более |
Не нормируется |
0,2 |
По ГОСТ 17818.17 |
|||
Величина концентрации водородных ионов водной вытяжки (pH) |
6,0-8,2 |
По ГОСТ 17818.6 |
||||
Остаток, %, не более |
|
По ГОСТ 17818.2 |
||||
на сетке N: |
|
|
||||
02 |
Не нормируется |
0,1 |
0,1 |
|
||
016 |
Не нормируется |
1,2 |
1,5 |
|
||
0063 |
Не нор- мируется |
1,0 |
1,0 |
Не нормируется |
|
|
Массовая доля частиц с диаметром эквивалентной сферы более 6 мкм, %, не более |
40 |
Не нормируется |
По ГОСТ 17818.7 |
|||
Массовая доля углерода (), %, не менее |
Не нормируется |
91 |
- |
Примечания:
1. Массовую долю углерода определяют расчетным путем как разность между 100% и суммой значений зольности, летучих веществ и влаги.
2. Массовую долю серы в графите марки П определяют периодически не реже одного раза в неделю. При необходимости более частого определения периодичность устанавливается по согласованию между поставщиком и потребителем.
3. По требованию потребителя остаток на сетке N 0063 для графита марки П должен быть не менее 55%.
(Измененная редакция, Изм. N 1, 2, 3, 4).
2.2. В графите всех марок не допускается наличие примесей, видимых невооруженным глазом.
(Измененная редакция, Изм. N 1).
2.3. По требованию потребителей графит марки П должен изготовляться из кристаллического графита, полученного при раздельном или совместном обогащении природных руд и графитсодержащих отходов металлургических производств.
