Графит – самородный минерал темно-серого цвета со слоистой мелкозернистой структурой с металлическим блеском. Имеет вид кристаллов разного размера. Материал используется в промышленной сфере. Он отличается мягкостью, стойкостью к плавлению трению, а также отвердевает при воздействии высокой температуры и хорошо пропускает ток.
Графитовая продукция используется в разных сферах:
- металлургия (изготовление деталей, на которые воздействуют сильные механические/термические нагрузки);
- атомная энергетика (изготовление технического оснащения);
- машиностроительная промышленность (производство установок для обработки сплавов/металлов);
- химическая промышленность (химическая аппаратура, теплообменное оборудование, кислотостойкие футеровочные материалы)
Ассортимент графитовых изделий
Графитовые тигли являются компонентами металлургического/лабораторного оборудования. Они имеют коническую или цилиндрическую форму. Рабочая температура может достигать 2000-3000 °C. Изделия используются для нужд черной/цветной металлургии. Продукция совместима с индукционными печами и прямого нагрева, где происходит плавка драгоценных металлов.
Графитовые электроды – проводники с присутствием в составе углерода-графита. Отличаются гибкой структурой, что позволяет нарезать нужный размер. Они предназначены для сварки цветных сплавов и соединения твердых металлов. Температура плавления составляет 3500 °C. Электроды не окисляются, хорошо проводят ток и просты в использовании.
Графитовые уплотнения, кольца и втулки используются совместно с арматурой, трубопроводами и применяются для нужд химической, энергетической и нефтеперерабатывающей отрасти промышленности. Они не теряют свойств при эксплуатации в жидкой или парогазовой среде.
Преимущества графитовых изделий:
- эрозионная и механическая прочность;
- устойчивость к воздействиям внешней среды;
- химическая/термическая стойкость;
- огнеупорность;
- невосприимчивость к коррозии;
- длительный срок службы;
- простой монтаж/демонтаж;
- широкий температурный диапазон использования;
- стабильность геометрических размеров при разных воздействиях.
В компании НПП Композит графитовые изделия могут производиться по чертежам заказчика. Благодаря собственному производству предлагаются выгодные условия покупки, и гарантируется качество товара. Специалисты ответят на вопросы, расскажут об особенностях продукции и подскажут, для каких целей используются изделия из графита. Нашими клиентами являются престижные бренды международной индустрии. Осуществляется быстрая доставка по России и СНГ.
Оформить заказ можно по телефону, связавшись с менеджером или онлайн, отправив электронную заявку.

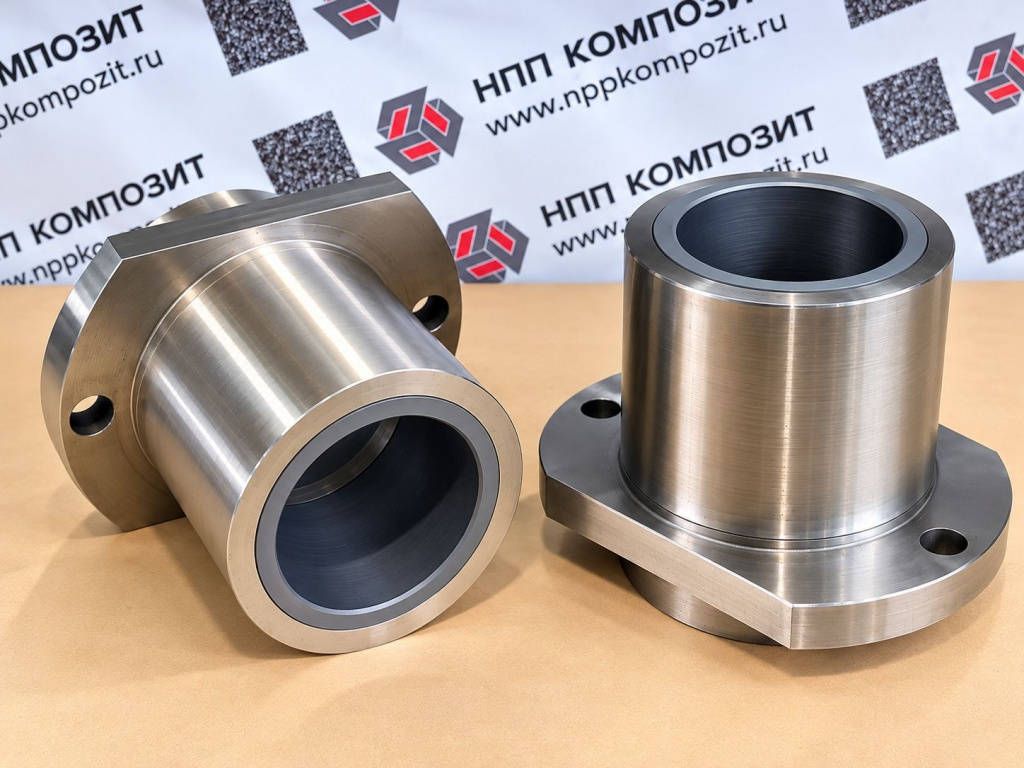

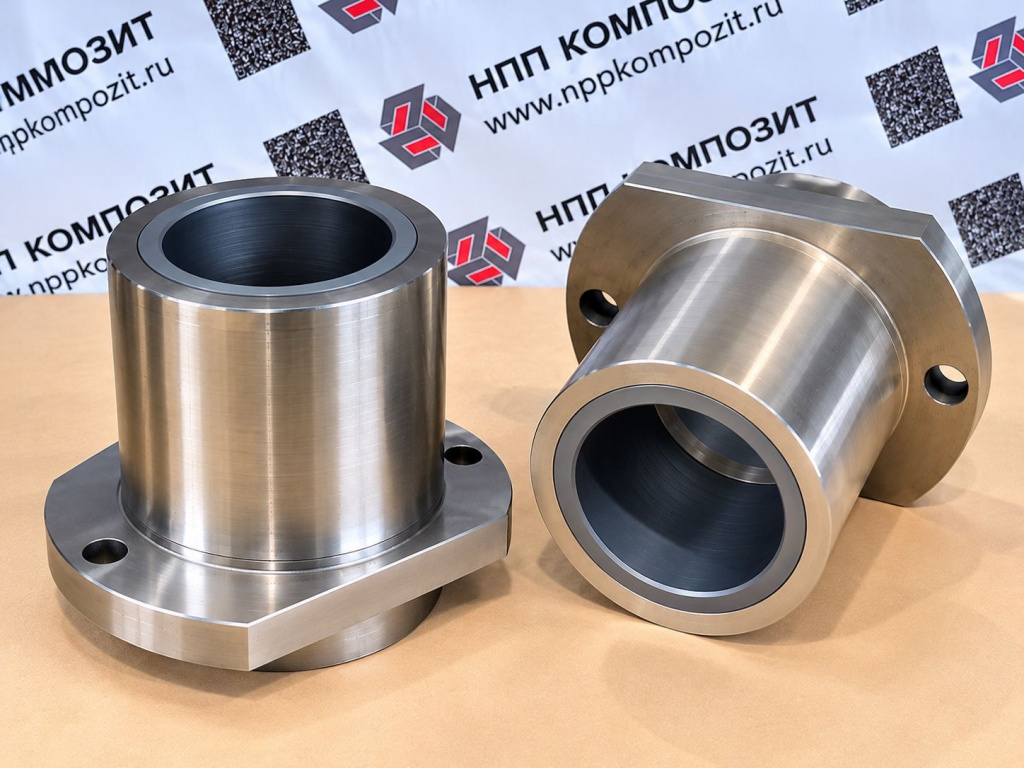

НПП «Композит» изготавливает узлы с графитовыми втулками в металлических корпусах с фланцами для газовых утилизационных бескомпрессорных турбин. Графитовая втулка работает подшипником скольжения статорной лопатки.
Узлы предназначены для статорных лопаток первой и второй ступеней турбины. Эти лопатки управляют режимом работы турбины и расходом доменного газа через проточную часть.
Условия эксплуатации
Рабочая среда: доменный газ с абразивными частицами колошниковой пыли.
| Параметр | На входе | На выходе |
|---|---|---|
| Температура доменного газа | 50-60 °C | 15-35 °C |
| Избыточное давление | 160-200 кПа | 10-20 кПа |
Относительная влажность газа составляет 100 %. Содержание частиц колошниковой пыли: 5 мг/м³.
Режимы работы статорных лопаток
| Режим | Задача | Положение лопаток |
|---|---|---|
| Запуск турбины | Разгон и поддержание частоты вращения валопровода | от 0 до 65 % |
| Работа турбины | Регулирование расхода доменного газа через проточную часть | от 40 до 75 % |
Требования к узлу
Из условий работы следует, что втулка должна:
- работать во влажной среде при относительной влажности 100 %;
- выдерживать абразивное воздействие колошниковой пыли;
- сохранять геометрию отверстия при многократных перемещениях лопатки;
- соответствовать посадочным размерам по чертежу.
Конкретные показатели зависят от конструкции оборудования и задаются чертежом.
Изготовление узлов по чертежам
НПП «Композит» изготавливает узлы с графитовыми втулками по чертежам заказчика, с учётом конструкции и посадочных размеров конкретного оборудования. О работе с чертежами подробнее на странице об изготовлении деталей из графита по чертежам.
Как заказать
Для расчёта стоимости и сроков пришлите:
- чертёж или эскиз с размерами;
- необходимое количество;
- условия эксплуатации узла: среду, температуру, давление.
Если чертежа нет, пришлите образец или фото изделия с основными размерами. Для обсуждения заказа обратитесь к специалистам НПП «Композит» через раздел «Контакты».
Вопросы и ответы
Для чего нужна графитовая втулка статорной лопатки?
Она служит подшипником скольжения статорной лопатки газовой утилизационной бескомпрессорной турбины.
В какой среде работают узлы?
В доменном газе. На входе его температура 50-60 °C, избыточное давление 160-200 кПа, на выходе 15-35 °C и 10-20 кПа. Влажность 100 %, в газе есть абразивная колошниковая пыль.
Как меняется положение статорных лопаток?
При запуске в диапазоне от 0 до 65 %, при работе турбины от 40 до 75 %.
Какие данные нужны для заказа?
Чертёж или эскиз с размерами, количество и условия эксплуатации узла. Без чертежа подойдёт образец или фото с основными размерами.
