Разборная греющая камера ГРАФИТОН для производства фосфорных минеральных удобрений методом упаривания в вакуум выпарных установках полученияэкстракционной фосфорной кислоты

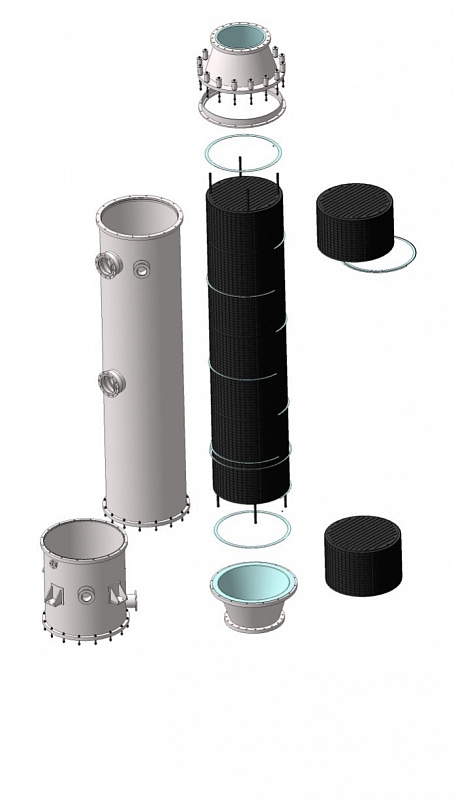

Конструктивно ВВУ ГРАФИТОН®Б/1В-16-460 является ремонтопригодным разборным теплообменником, состоящим из 16 блоков, корпуса из сталей 06ХН28МДТ (904L) или 09Г2С, конусов, либо переходов из стали 06ХН28МДТ (904L), либо 09Г2С с футеровкой, паровых конвективных перегородок, паровых вертикальных направляющих, монтажного стола (разрабатывается и поставляется отдельно в случае необходимости).

Рабочее тело - самое важное в данном аппарате, представляет собой 16 цилиндров из современного композита ГРАФИТОН® (GRAPHITONE®).

В вязи с уникальными свойствами полученного материала и возможностью нашего предприятия производить массогабаритные равнопористые структуры с одинаковой плотностью по всему телу, реальными наработками в процессах импрегнирования, а также практические исследования в области химически стойких материалов, позволили создать, не имеющий аналогов композит в виде цельных цилиндрических блоков Ø1400 х 500 мм.

Данные блоки собираются в башню через современные прокладочные материалы и заключаются в металлический каркас жёсткости с определёнными доработками для эффективной работы теплоносителя и охладителя.

Итог: Разработана самая современная установка для получения экстракционной фосфорной кислоты исходя из коэффициентов стоимости, производительности и уровня КПД на 1 метр квадратный.

Допускается рабочее давление 0,7 Мпа

Допускаемая рабочая температура до +200 С.

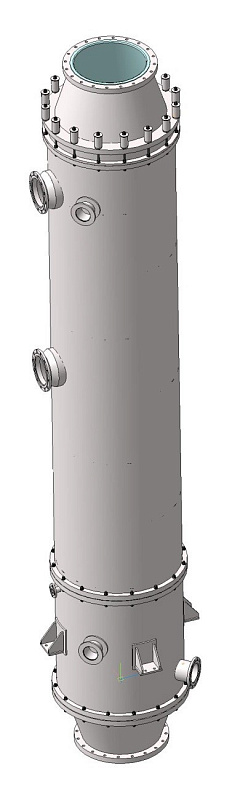

Диаметр блока до 1400 мм, диаметр самого аппарата при этом диаметре блока – 1550 мм.

Высота аппарата до 20000 мм.

По требуемой технологии возможно изменение параметров как в сторону увеличения, так и в сторону уменьшения габаритов аппарата.

Аппарат может быть рассмотрен как замена кожутрубного аппарата. В связи с простотой в обслуживании и более долгим сроком эксплуатации. Конструктивное исполнение теплообменника подразумевает высокую надежность от гидравлических и механических ударов по сравнению с кожухотрубным аппаратом. Возможностью ремонта и горячей замены блоков без уменьшения КПД.
