Введение: новая эра российского выпарного оборудования

Производство минеральных удобрений в России — одна из стратегически важных отраслей, обеспечивающих продовольственную безопасность страны и формирующих значительную долю экспортной выручки. Ключевым технологическим звеном в цепочке получения готового продукта является процесс вакуумного выпаривания, эффективность которого напрямую определяет производительность, энергоёмкость и себестоимость конечной продукции.

До недавнего времени крупногабаритные испарители для вакуум-выпарных установок с полезной площадью теплообмена свыше 500 м² в России не производились. Российские предприятия были вынуждены зависеть от импортных поставок, что влекло за собой длительные сроки ожидания, высокую стоимость логистики, ограниченные возможности адаптации к специфическим условиям эксплуатации и, что особенно критично в последние годы, риски, связанные с санкционными ограничениями.

Компания НПП Композит совершила прорыв, впервые в Российской Федерации спроектировав и изготовив кожухотрубный испаритель для вакуум-выпарной установки с полезной площадью теплообмена 750 м² и теплопроизводительностью до 23 МВт. Этот проект стал не просто инженерным достижением — он открыл новую страницу в истории отечественного химического машиностроения, продемонстрировав способность российских предприятий создавать оборудование мирового класса для самых требовательных технологических процессов.

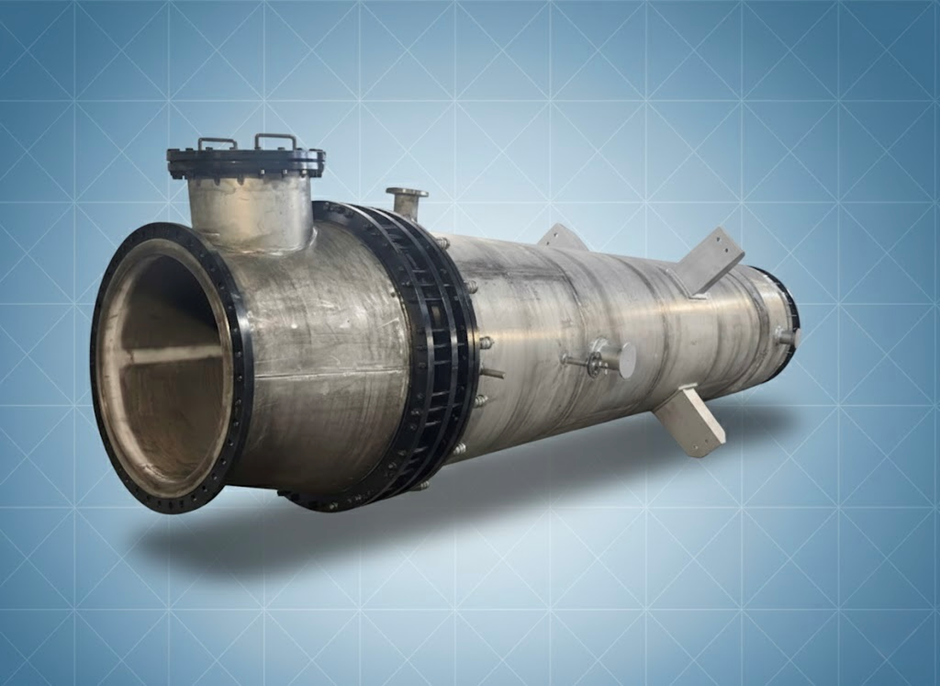

Рис. 1. Испаритель вакуум-выпарной установки в производственном цеху НПП Композит

Масштаб вызова: уникальное техническое задание

Заказчиком выступил один из крупнейших российских производителей минеральных удобрений. Техническое задание предъявляло комплекс требований, которые ранее не реализовывались в отечественной практике химического машиностроения. Инженерам НПП Композит предстояло создать аппарат, способный стабильно работать в средах, склонных к обильному зарастанию, с коэффициентом термического сопротивления отложений более 0,0006 м²·К/Вт.

Дополнительную сложность создавало требование обеспечить герметичность аппарата при высоких скоростях потока в каналах и портах, достигающих 3 м/с, а также при значительном содержании твёрдых включений в перекачиваемых средах. Подобные условия эксплуатации являются экстремальными для теплообменного оборудования: абразивное воздействие твёрдых частиц в сочетании с коррозионно-активной средой создаёт многократные нагрузки, способные разрушить конструкцию в считанные месяцы при ошибках в проектировании или выборе материалов.

Помимо эксплуатационных характеристик, заказчик сформулировал ещё одно принципиальное требование: возможность проведения оперативных ремонтных кампаний непосредственно на месте эксплуатации для поддержания эффективности аппарата без потери мощности. Учитывая, что аппарат предназначен для уличного размещения, все конструктивные решения должны были учитывать климатические воздействия и обеспечивать доступность ключевых узлов для сервисного персонала.

Конструктивные решения: инженерное мастерство в деталях

Кожухотрубная архитектура нового поколения

В основу конструкции положена классическая кожухотрубная схема, прошедшая глубокую переработку с учётом специфики технологического процесса вакуумного выпаривания. Испаритель представляет собой горизонтальный цилиндрический аппарат габаритными размерами 10 150 × 2 925 мм и массой 20 430 кг. Полезная площадь теплообмена составляет 750 м² — это рекордный показатель для оборудования, произведённого в России.

Рабочее давление по трубному пространству составляет 0,35 МПа (абсолютное), по межтрубному — 0,25 МПа. Теплопроизводительность данного аппарата достигает 23 МВт, что позволяет обеспечить высокую интенсивность процесса выпаривания даже при работе с загрязнёнными средами.

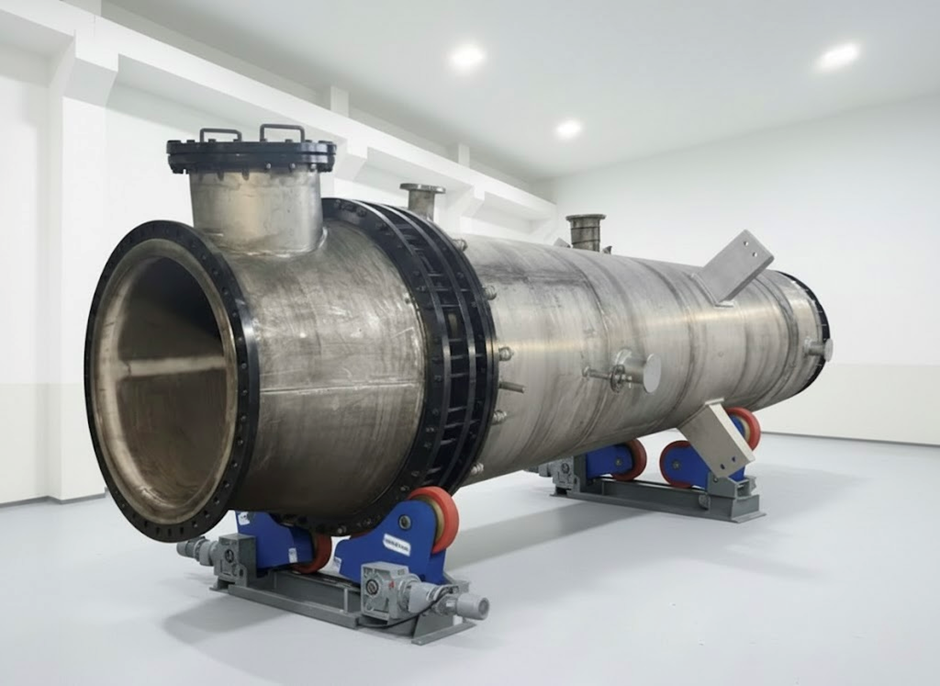

Рис. 2. Торцевая часть испарителя с фланцевым соединением и патрубком

Выбор материалов: сочетание металла и композита

Материаловедческий подход НПП Композит основан на принципе дифференцированного подбора материалов для каждого элемента конструкции с учётом его функциональной нагрузки и характера воздействия рабочей среды. Корпус испарителя выполнен из высоколегированной аустенитной нержавеющей стали марки AISI 316L, обладающей превосходной стойкостью к межкристаллитной коррозии и высокими механическими характеристиками при рабочих температурах.

Конусные элементы изготовлены из супераустенитной стали AISI 904L — материала с повышенным содержанием молибдена и никеля, обеспечивающего исключительную стойкость в агрессивных средах, содержащих хлориды, серную и фосфорную кислоты. Применение стали 904L в зонах наибольшего коррозионного и эрозионного воздействия значительно увеличивает ресурс аппарата.

Графитон Т™: экструдированные бесшовные трубки из фирменного композита

Сердце теплообменного контура испарителя — трубки, изготовленные из высококачественного экструдированного бесшовного композита марки Графитон Т с внешней армировкой. Графитон — это фирменный материал НПП Композит, высокоэффективный композит на основе ультрамелкодисперсного графита, разработанный и запатентованный специалистами компании.

Технология экструзии обеспечивает монолитную бесшовную структуру трубок, исключающую слабые зоны сварных соединений и гарантирующую равномерные механические свойства по всей длине. Внешняя армировка создаёт дополнительный защитный барьер, повышающий стойкость трубок к перепадам давления между трубным и межтрубным пространством, а также к механическому воздействию потоков с абразивными включениями.

Ультрамелкодисперсная структура графитовой основы Графитона Т обеспечивает уникальное сочетание свойств: высокую теплопроводность для эффективной передачи тепла, химическую инертность в широком спектре агрессивных сред, характерных для производства минеральных удобрений, механическую прочность, достаточную для работы при значительных перепадах давления, а также стойкость к эрозионному воздействию потоков с твёрдыми включениями.

Трубные решётки и перегородки из Графитон

Трубные решётки и перегородки испарителя также изготовлены из композитного материала Графитон. Применение единого семейства материалов для трубок, трубных досок и перегородок обеспечивает согласованность термических расширений, исключает гальванические пары и минимизирует внутренние напряжения в конструкции при переходных режимах работы.

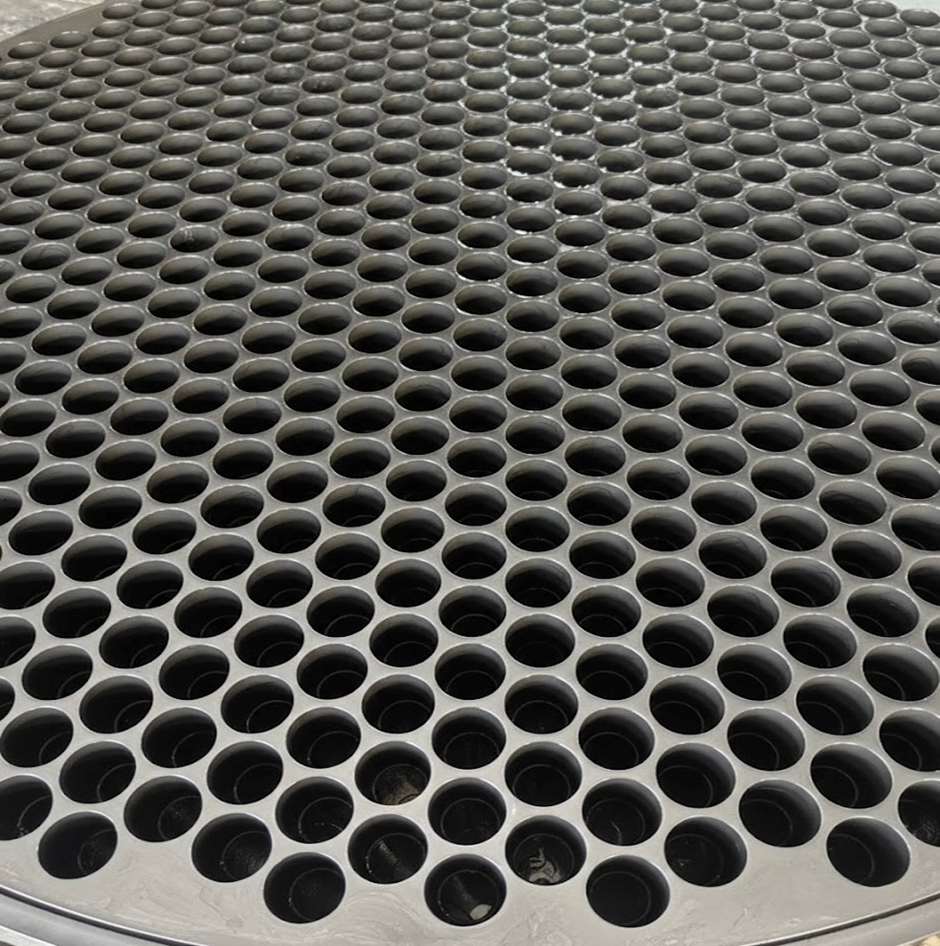

Рис. 3. Трубная решетка

Защита карбидокремниевыми пластинами: впервые в России

Ещё одной уникальной особенностью испарителя НПП Композит стало применение комплексной высокоэффективной защиты трубных решёток карбидокремниевыми пластинами. Это первый случай в Российской Федерации, когда в конструкции испарителя для вакуум-выпарной установки была реализована подобная система защиты.

Карбид кремния (SiC) — один из наиболее твёрдых и износостойких технических материалов, уступающий по твёрдости лишь алмазу и нитриду бора. Пластины из карбида кремния, установленные на трубных решётках, создают непреодолимый барьер для абразивных частиц, содержащихся в рабочих средах. Даже при скоростях потока до 3 м/с и высокой концентрации твёрдых включений карбидокремниевая защита сохраняет целостность трубных решёток на протяжении всего межремонтного периода.

Сочетание композитных трубных решёток из Графитон с защитными карбидокремниевыми пластинами образует многоуровневую систему защиты, не имеющую аналогов в отечественной практике. Графитон обеспечивает химическую стойкость и теплопроводность, а карбид кремния — исключительную износостойкость в зонах максимального абразивного воздействия. Этот комплексный подход позволил решить одну из наиболее острых проблем эксплуатации теплообменного оборудования в производстве удобрений — размывание трубных досок потоками с абразивными включениями.

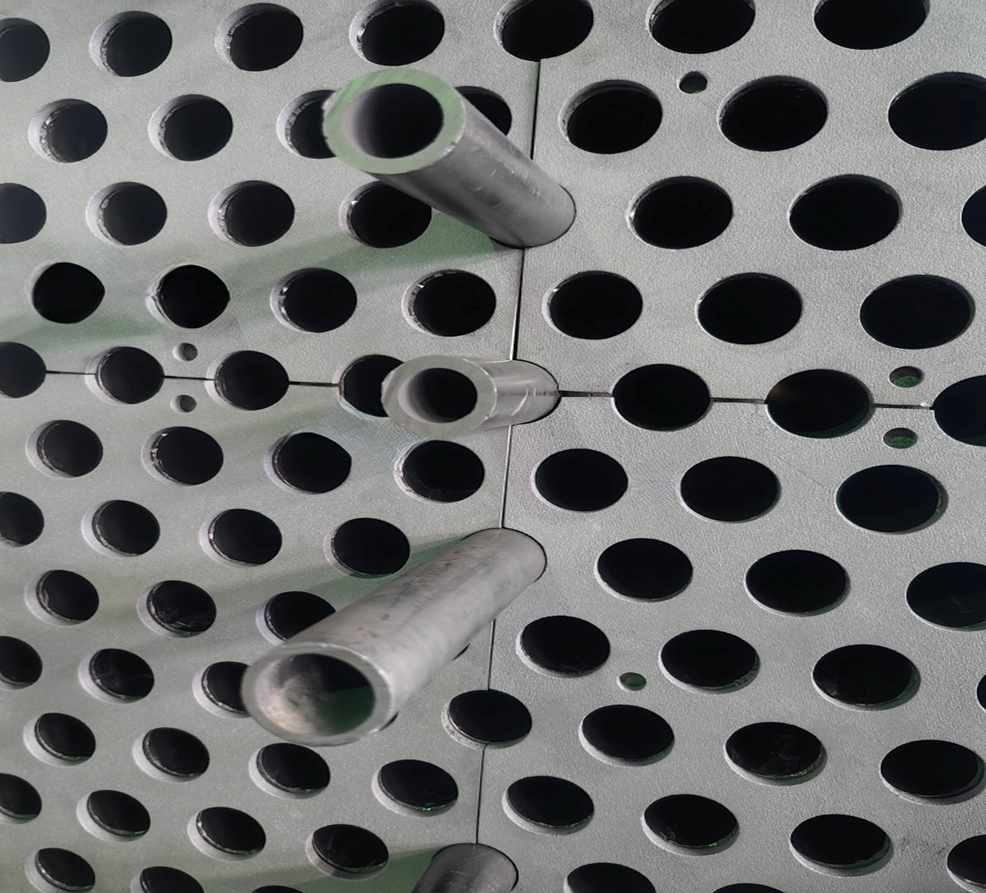

Рис. 4. Трубная решётка из Графитона с карбидокремниевой защитой

Конструктивная защита: решение ключевых эксплуатационных проблем

Защита трубного пучка от перепадов давления и механического воздействия

При проектировании испарителя инженеры НПП Композит уделили особое внимание защите трубного пучка — наиболее уязвимого и дорогостоящего элемента конструкции. В условиях вакуумного выпаривания трубки испытывают циклические нагрузки, вызванные перепадами давления между трубным и межтрубным пространством, термическими деформациями при пуске и останове оборудования, а также механическим воздействием потоков с абразивными частицами.

Для решения этих задач был разработан комплекс конструктивных мер. Экструдированные бесшовные трубки из Графитона Т с внешней армировкой обеспечивают базовую устойчивость к механическим нагрузкам. Перегородки из Графитона с рассчитанным шагом установки поддерживают трубный пучок и предотвращают вибрации при высоких скоростях потока. Специально спрофилированные входные и выходные зоны обеспечивают равномерное распределение потока и минимизацию локальных гидродинамических нагрузок. А карбидокремниевые пластины на трубных решётках защищают наиболее нагруженные узлы от эрозионного разрушения.

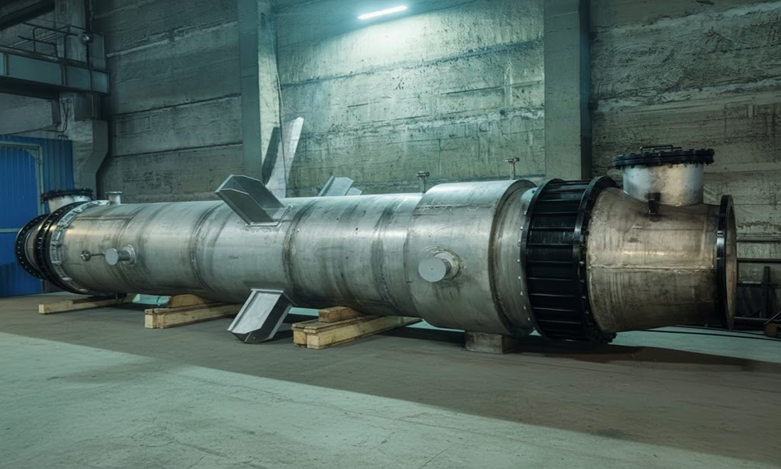

Рис. 5. Испаритель в зоне финальной приёмки.

Конструктивная защита: решение ключевых эксплуатационных проблем

Защита трубного пучка от перепадов давления и механического воздействия

При проектировании испарителя инженеры НПП Композит уделили особое внимание защите трубного пучка — наиболее уязвимого и дорогостоящего элемента конструкции. В условиях вакуумного выпаривания трубки испытывают циклические нагрузки, вызванные перепадами давления между трубным и межтрубным пространством, термическими деформациями при пуске и останове оборудования, а также механическим воздействием потоков с абразивными частицами.

Для решения этих задач был разработан комплекс конструктивных мер. Экструдированные бесшовные трубки из Графитон Т с внешней армировкой обеспечивают базовую устойчивость к механическим нагрузкам. Перегородки из Графитон с рассчитанным шагом установки поддерживают трубный пучок и предотвращают вибрации при высоких скоростях потока. Специально спрофилированные входные и выходные зоны обеспечивают равномерное распределение потока и минимизацию локальных гидродинамических нагрузок. А карбидокремниевые пластины на трубных решётках защищают наиболее нагруженные узлы от эрозионного разрушения.

Сервис и обслуживание: двухуровневая система поддержки

НПП Композит реализовал продуманную двухуровневую систему сервисного обслуживания испарителей, обеспечивающую непрерывность производственного процесса заказчика и максимальный ресурс оборудования.

Оперативные ремонтные кампании на площадке заказчика

Конструкция испарителя позволяет проводить оперативные ремонтные кампании непосредственно на месте эксплуатации — на площадке потребителя. Эти работы направлены на поддержание аппарата в рабочем состоянии и обеспечение его дальнейшей эффективной эксплуатации без потери мощности и теплопроизводительности. Оперативные кампании включают диагностику состояния ключевых узлов, профилактическую очистку теплообменных поверхностей, локальное устранение выявленных дефектов и проверку герметичности соединений.

Благодаря тому, что аппарат размещается на открытой площадке, сервисные бригады имеют беспрепятственный доступ к обслуживаемым узлам, что сокращает время проведения ремонтных кампаний и минимизирует простой оборудования.

Технические характеристики

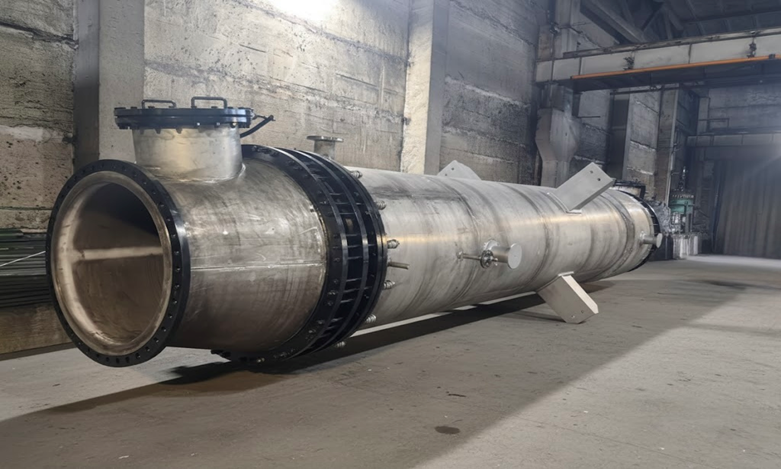

Рис. 6. Крупный план: фланцевое соединение, патрубок и трубная решётка из Графитона™ с карбидокремниевой защитой

Импортозамещение: стратегическое значение проекта

Создание испарителя с полезной площадью теплообмена 750 м² имеет значение, выходящее далеко за рамки единичного инженерного проекта. Впервые в истории российского химического машиностроения отечественное предприятие продемонстрировало полный цикл компетенций — от проектирования до изготовления — крупногабаритного высокоэффективного выпарного оборудования, ранее вообще не производившегося в стране.

Более того, проект включает сразу два уникальных для России технологических решения: применение экструдированных бесшовных труб из композита Графитон Т с внешней армировкой и комплексную защиту трубных решёток карбидокремниевыми пластинами. Каждое из этих решений по отдельности является новаторским для отечественной практики, а их сочетание в едином аппарате создаёт оборудование с характеристиками, не имеющими аналогов на российском рынке.

Это достижение обеспечивает российским производителям минеральных удобрений реальную альтернативу импортному оборудованию без компромиссов в производительности и надёжности. Сокращение зависимости от зарубежных поставщиков повышает технологическую безопасность ключевых отраслей национальной экономики, а возможность оперативной технической поддержки и полного сервисного обслуживания от отечественного производителя создаёт дополнительное конкурентное преимущество.

Линейка оборудования НПП Композит

Описанный испаритель с площадью теплообмена 750 м² является флагманским продуктом, однако компания НПП Композит предлагает полный типоразмерный ряд испарителей для вакуум-выпарных установок, покрывающий потребности предприятий любого масштаба. Диапазон полезной площади теплообмена — от 10 до 750 м², диапазон теплопроизводительности — от 0,5 до 30 МВт. Все аппараты линейки используют фирменные материалы семейства Графитон для трубок, трубных досок и перегородок, что гарантирует единый высокий уровень эксплуатационных характеристик независимо от типоразмера.

Графитон универсально стоек в широком спектре сред, характерных для производства минеральных удобрений: фосфорной, серной, азотной кислот и их смесей, растворов солей и пульп различного состава. Это позволяет применять испарители НПП Композит на производствах NPK, аммиачной селитры, карбамида, фосфорной кислоты и других продуктов.

Полный цикл проектирования, включающий тепловой и гидравлический расчёт, прочностной анализ и разработку конструкторской документации, занимает от трёх недель. Минимальный срок изготовления — от 150 календарных дней. Каждый аппарат проектируется индивидуально под конкретные технологические параметры заказчика, что обеспечивает оптимальное соответствие оборудования реальным условиям эксплуатации.

Заключение

Создание НПП Композит кожухотрубного испарителя для вакуум-выпарной установки с полезной площадью теплообмена 750 м² и теплопроизводительностью до 23 МВт — это веха в развитии российского химического машиностроения. Впервые отечественное предприятие реализовало проект такого масштаба и сложности, объединив сразу несколько уникальных для России технологий: экструдированные бесшовные трубки из композита Графитон Т с внешней армировкой, трубные решётки из Графитона с комплексной защитой карбидокремниевыми пластинами, а также двухуровневую систему сервисного обслуживания силами собственных профессиональных бригад.

Применение фирменных композитных материалов семейства Графитон, продуманная конструкция с многоуровневой защитой от абразивного износа и коррозии, возможность оперативного обслуживания на площадке заказчика и широкая линейка типоразмеров делают испарители НПП Композит оптимальным выбором для производителей минеральных удобрений, стремящихся к технологической независимости, надёжности и экономической эффективности.
